Milyen alkalmakra alkalmasak a különböző típusú biztosítékok?

Kisfeszültségű biztosítékoktovábbra is általánosan használt elektromos védőeszközök az ipari, kereskedelmi és új energiaterületeken.

Bár a megszakítókat egyre szélesebb körben használják, bizonyos helyzetekben még mindig előnyben részesítik a biztosítékokat. Ez elsősorban gyors reagálásuknak, erős szakítóképességüknek és viszonylag egyszerű és megbízható szerkezetüknek köszönhető.

Biztosítékok osztályozási szabványai

IEC60269a Nemzetközi Elektrotechnikai Bizottság által kiadott kisfeszültségű biztosítékokra vonatkozó szabványsorozat, amely kétbetűs osztályozási rendszert alkalmaz a biztosítékok funkcióinak és alkalmazható tárgyainak azonosítására.

Az első betű afő működési móda biztosítékról:

g = általános célú (túlterhelés és rövidzárlat elleni védelmet biztosít)

a = társított (csak rövidzárlat elleni védelem)

A második betű avédett objektum vagy alkalmazás(például G = kábel/vezető, M = motor, R = félvezető stb.)

Biztosítékok típusai és alkalmazásaik

Biztosíték típusa	Védelmi tartomány	Tipikus alkalmazások	Főbb jellemzők
gG/gL	Teljes tartomány	Általános áramkörök, kábelek, elosztó rendszerek	A leggyakoribb típus; túlterhelés és rövidzárlat elleni védelmet nyújt
aM	Részleges tartomány	Motor áramkörök	Ellenáll a nagy bekapcsolási áramnak; külön túlterhelés elleni védelmet igényel
gM	Teljes tartomány	Motorvédelem	Teljes motorvédelem; leértékelés nélkül kezeli a nagy indítóáramot
aR	Részleges tartomány	Félvezető eszközök, egyenirányítók	Ultragyors működés; védi az érzékeny elektronikus alkatrészeket

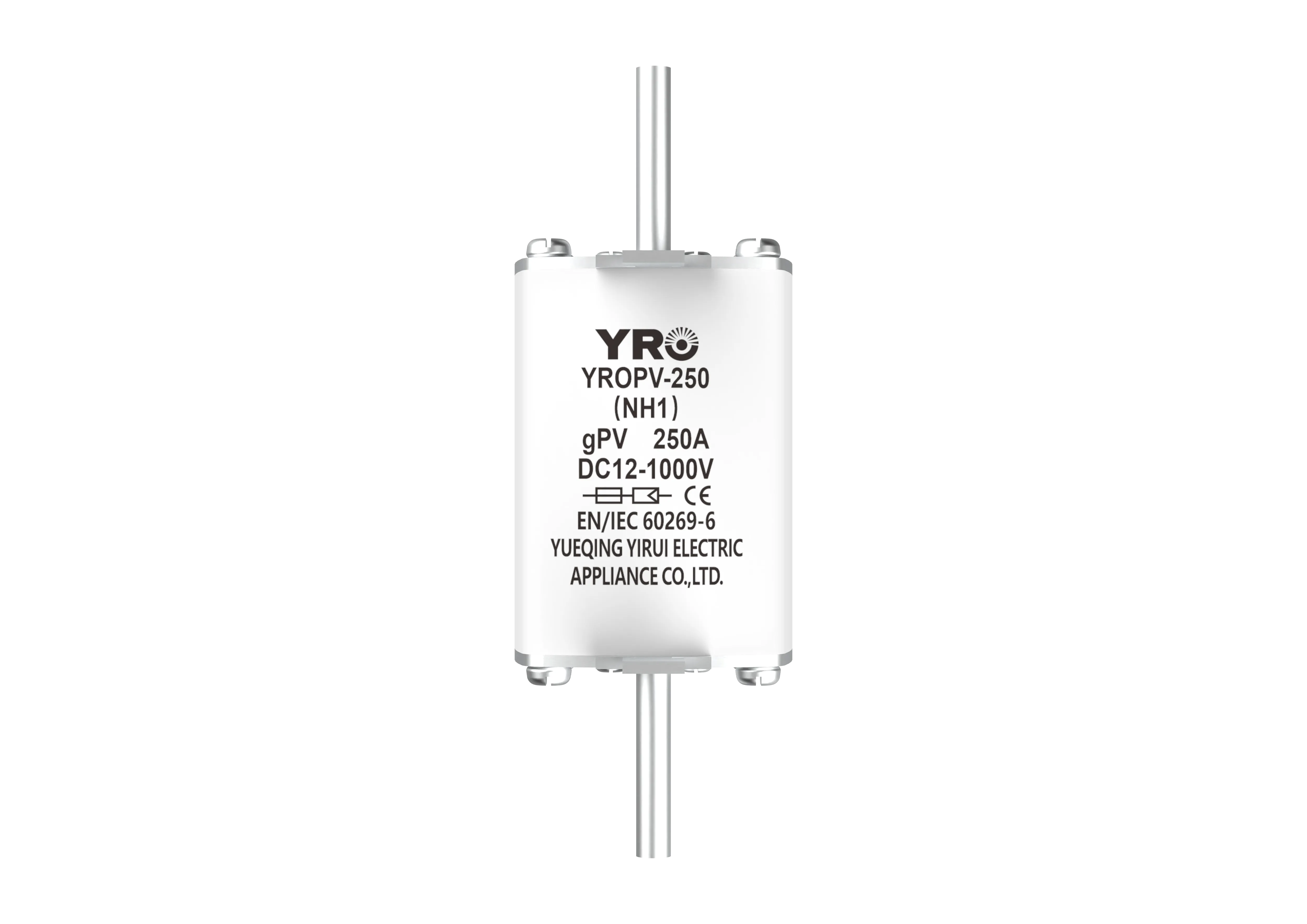

gPV	Teljes tartomány	Fotovoltaikus rendszerek	Kifejezetten DC PV alkalmazásokhoz tervezték; fordított áramot kezel

Miért részesítik előnyben egyes gyártók a biztosítékokat a megszakítók helyett?

Bármegszakítókvisszaállíthatók és újra felhasználhatók, bizonyos esetekben a biztosítékok előnyei nyilvánvalóbbak, így sok gyártó széles körben választja őket.

• Az egyenáram lényegesen jobban teljesít, mint a megszakítók

A megszakítók ívoltó képessége korlátozott egyenáramú környezetben

• Alacsonyabb költség

- Különösen alkalmas fotovoltaikus erőművekhez, gyári áramelosztáshoz és nagyméretű rendszerekhez

• Nagyobb megbízhatóság

- Nincs mechanikus érintkezés, így nem fog meghibásodni az öregedés miatt

• Kisebb méret, rugalmasabb elrendezés
• Nagyobb rövidzárlati megszakító képesség

Következtetés

Kisfeszültségű biztosítékokAz elektromos védelmi rendszerek nélkülözhetetlen alkotóelemei maradnak, és olyan előnyöket kínálnak, amelyekkel a megszakítók sok alkalmazásban nem tudnak megfelelni. Az általános célú gG biztosítékoktól a dedikált aR típusokig a félvezetőkhöz és a szoláris alkalmazásokhoz használt gPV biztosítékokig a biztosítéktípusok sokfélesége biztosítja, hogy szinte minden védelmi forgatókönyvre a legjobb megoldás álljon rendelkezésre.

Bár az alaphelyzetbe állítható megszakítók kényelme egyes alkalmazásokban vonzóvá teszi őket, a biztosítékok kiváló áramkorlátozást, nagyobb megszakítóképességet, nagyobb megbízhatóságot és költséghatékonyabb védelmet kínálnak a nagy hibaáramú alkalmazásokhoz. A hatékony védelem kulcsa az elektromos rendszer speciális követelményeinek megértésében, valamint a megfelelő biztosítéktípus és névleges érték megfelelő kiválasztásában rejlik.
