Hogyan akadályozza meg a leválasztó kapcsoló a hálózat és a generátor tápellátásának visszatáplálását a kettős tápellátás kapcsolása során?

A települési villamos energiát és generátorokat egyaránt használó áramellátó rendszerekben az áramforrások biztonságos kapcsolása olyan üzemeltetési követelmény, amelyet szigorúan be kell tartani. A kettős tápegység kapcsolási folyamata során a fordított tápellátás olyan kockázatot jelent, amely különös figyelmet igényel. Ha az elektromos energia visszafelé áramlik egyik áramforrásból a másikba, az veszélyt jelent a személyzet biztonságára, a berendezés meghibásodásához és megfelelőségi problémákhoz vezet.

Miért MustKettős teljesítményátviteli kapcsolóTeljesen megakadályozza a visszatáplálást?

A visszatáplálás akkor következik be, amikor két független áramforrás összekapcsolódik, aminek következtében az áram nem kívánt irányba folyik. Tételezzük fel, hogy egy zivatar az egész épületben áramszünetet okoz, és az épület menedzsere elindítja a tartalék generátort, de a helytelen kapcsolási művelet lehetővé teszi, hogy az áram visszafelé áramoljon a közművezetékekbe, amelyeknek halottaknak kell lenniük. Ez a jelenség a visszatáplálás, ami láthatatlan veszélyeket jelent a hálózat karbantartó személyzete számára. Ezen túlmenően, amikor a hálózati áramellátás hirtelen helyreáll, a generátor abnormális feszültséglökéseknek lehet kitéve, ami károsíthatja a generátort.

Hogyan lehet megoldani a biztonságos kettős energiakapcsolás problémáját?

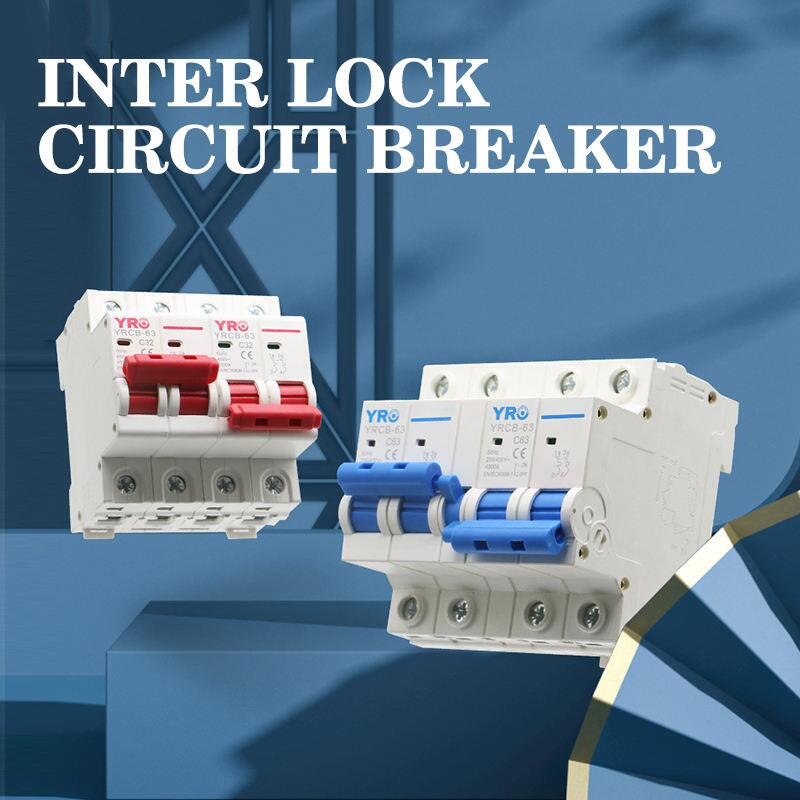

Mechanikus retesz

A mechanikus reteszelés az egyik legalapvetőbb, de kulcsfontosságú biztonsági megoldás a kettős teljesítményleválasztásban, és működési logikája nagyon egyszerű:

• Egyszerre csak egy tápegység csatlakoztatható.
• Amikor az egyik tápegység zárt állapotban van, a másik oldal szerkezetileg reteszelésre kényszerül.
• Fizikai szempontból kiküszöböli annak lehetőségét, hogy két áramforrás párhuzamosan legyen csatlakoztatva.

Ez a tervezési megközelítés biztosítja, hogy még ha a kezelő hibázik is, ne forduljon elő azonnali helyzet, amikor a két tápegység párhuzamosan vagy fordítottan csatlakozik.

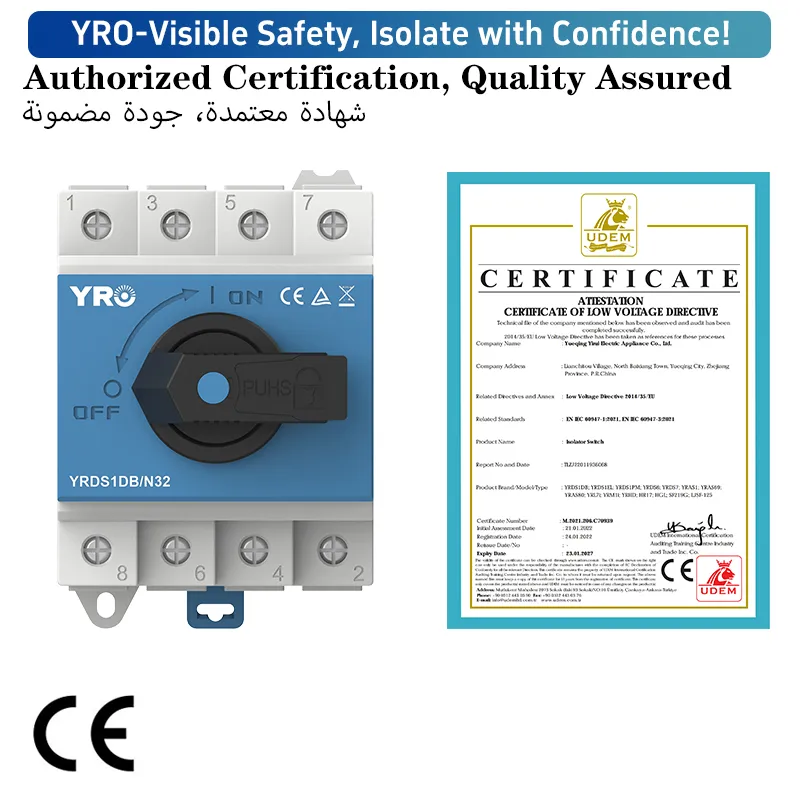

Leválasztó kapcsoló

A kettős teljesítménykapcsolós alkalmazásokban a leválasztó kapcsoló nem csupán az "áram létrehozását vagy megszakítását" szolgálja. Alapvető értéke abban rejlik, hogy mechanikai szerkezetét az áramforrás leválasztásának erőszakos megvalósítására használja.

Amikor a megszakító kapcsoló érintkezői "Nyitott" állásban vannak (a lapátok fel vannak emelve), akkor megszakad az áramkör, és az áram nem tud áthaladni. "Zárt" állásban (a lapátok le vannak engedve) zárt áramkör jön létre, amely lehetővé teszi az áram szabad áramlását a két oldal között. Ez a hardver alapú megközelítés jelentősen csökkenti a visszatáplálás lehetőségét a kezelői hiba vagy rendellenes körülmények miatt.

Megfelelőség, elfogadás és hosszú távú megbízhatóság

Az átvétel és karbantartás szempontjából a szakaszolóknak még mindig vannak nyilvánvaló előnyei. Jól látható szétkapcsolt állapota lehetővé teszi az ellenőrök számára, hogy intuitív módon megbizonyosodjanak arról, hogy a rendszer elérte-e a hatékony szigetelést.

Hosszú távú működési szempontból a megbízható fizikai leválasztás segít csökkenteni a berendezést érő áramütést, javítja a rendszer stabilitását és meghosszabbítja az általános élettartamot.

Következtetés

Minden olyan kettős áramellátó rendszerben, amely hálózati áramot és generátort is használ, alapvető biztonsági követelmény a kettő közötti fordított áramellátás megakadályozása. Ha a szakaszolót megfelelő reteszelő berendezéssel együtt használják, akkor alapvető garanciát jelenthet ennek a biztonsági funkciónak a megvalósítására.

Akár egyszerű mechanikus reteszelést választunk lakóhelyhez, akár automatikus átalakító rendszert egy kritikus helyre, az alapvető működési elv hasonló: az egyik áramforrás csatlakoztatása előtt először fizikailag és vizuálisan meg kell győződni arról, hogy a másik áramforrást teljesen leválasztották.

A tápfeszültség kapcsolás nem csak a zavartalan áramellátás fenntartására szolgál, hanem azzal is kapcsolatos, hogy az elektromos energia mindig biztonságos és helyes úton történik-e.
