Milyen elektromos alkatrészeket tartalmaz általában egy elosztó dobozban?

A mai villamosenergia -hálózat létfontosságú részeként az elosztó dobozok két fontos feladatot végeznek: az energiát átadják oda, ahol szükséges, és az elektromos veszélyek elleni védelem. Megtalálja őket gyárakban, irodaépületekben és még otthonokban is, megszakítókkal, biztosítékokkal és más fontos alkatrészekkel. Ezek az alkatrészek együtt működnek, mint egy jól összehangolt csapat, hogy elérjék ugyanazt a célt. Miközben folyamatos villamosenergia -ellátást tart fenn, folyamatosan figyelik a hibákat, és gyorsan megállítják a lehetséges problémákat, mielőtt valódi károkat okoznának.

Melyek az általános elektromos alkatrészek az elosztó dobozban, és milyen funkcióik vannak?

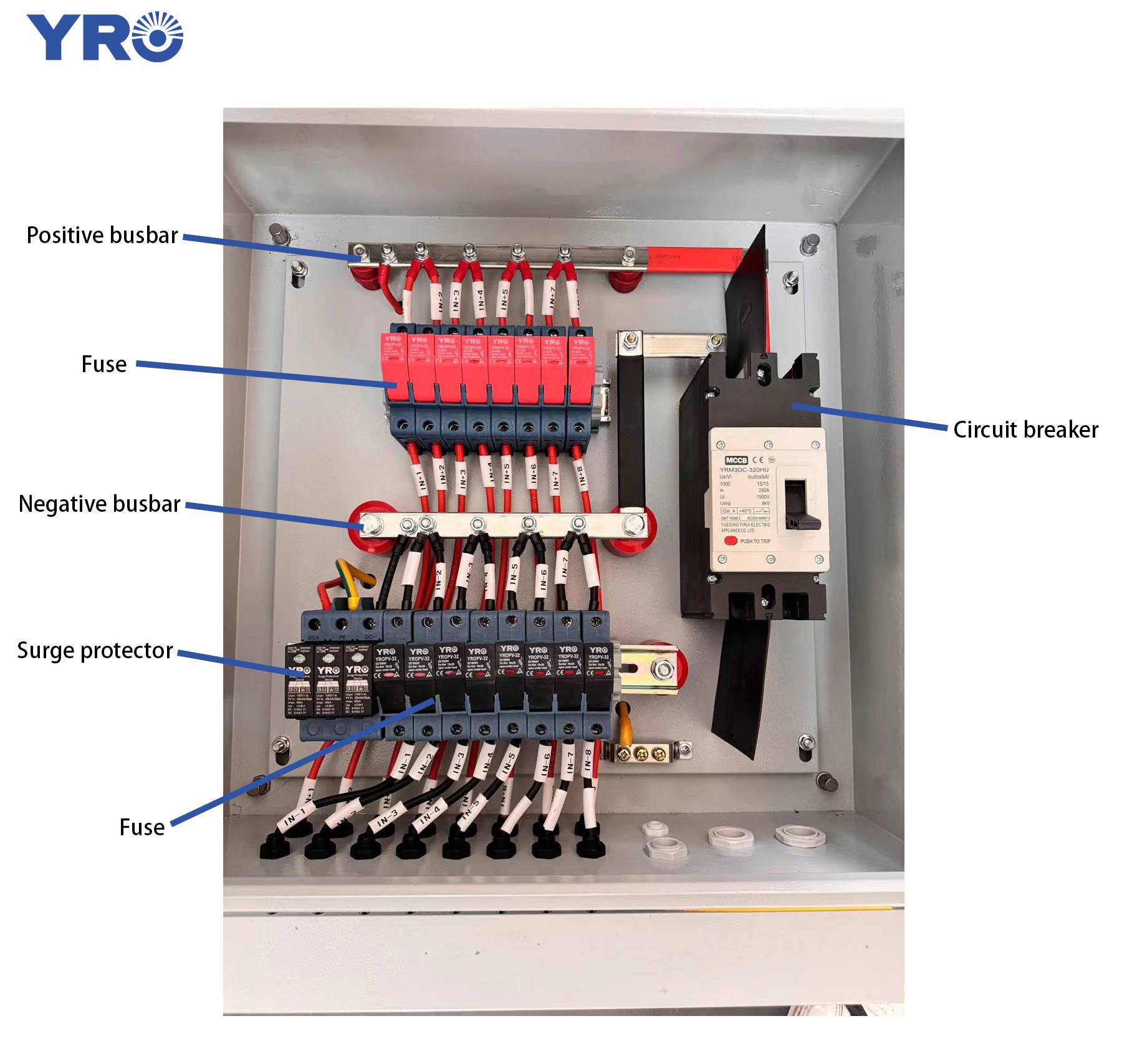

Nyissa ki aelosztó doboz, és egy káprázatos alkatrészt látható. Elmagyarázzuk funkcióikat fentről lefelé és balról jobbra.

1.

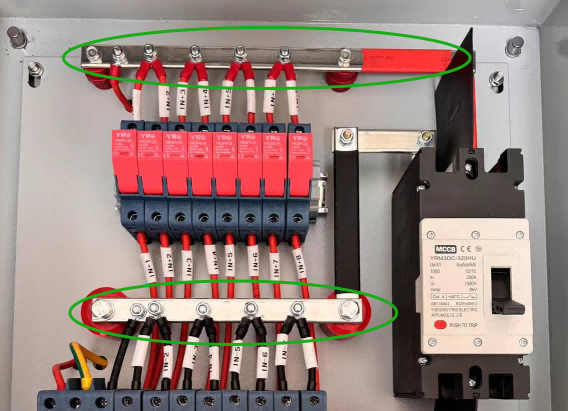

Aelosztó dobozEz a felelős a pozitív és negatív vezetők összekapcsolásáért. A buszrész gyakran rézből készül. Mivel a réz kiváló elektromos vezetőképességgel rendelkezik, lehetővé teszi az energia zökkenőmentes áramlását, csökkenti az energiaveszteséget és javítja az energiaátvitel hatékonyságát. Ezenkívül a réznek is nagy mechanikai szilárdsága van, és képes ellenállni a nagy áramterheléseknek, ami elengedhetetlen az elektromos berendezések stabil működésének fenntartásához.

Annak érdekében, hogy a buszbarát teljesítménye jobb legyen, általában egy ónréteggel borítják. Az ón megakadályozhatja, hogy a réz hosszú ideig oxidálódjon a levegővel, elkerülve az oxidált réteg által okozott érintkezési ellenállás növekedését. Ezenkívül az ónbevonat csökkenti az ív és a szikrázás esélyét, így az elektromos csatlakozások biztonságosabbá válnak.

2.

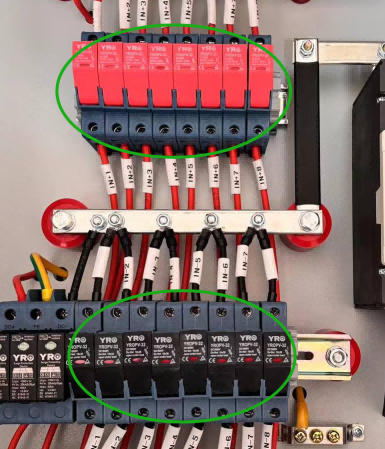

Abiztosítékaz, hogy amikor az áram meghaladja a biztosíték névleges értékét, abiztosítéktulajdonosA mag megolvad a túlmelegedés miatt, ezáltal levágja az áramot és védi az áramkört. Láthatjuk, hogy itt két sor biztosíték van. A fenti piros sor a pozitív pólushoz van csatlakoztatva, és az alábbi fekete sor a negatív pólushoz van csatlakoztatva. Elektromos kapcsolatokban a piros általában a pozitív pólust, a fekete pedig a negatív pólusot képviseli. A kábelezési hibák elkerülése érdekében a YRO -FUSOK megjelenési kialakítása ezt az alapelvet is követi, a Red és a Black felhasználásával, így a vezetékek intuitívabbá válnak. Ilyen módon, csak a szín megfigyelésével, egyértelműen meghatározhatja a megfelelő csatlakozási helyzetet, javítva a telepítés pontosságát és biztonságát.

3.

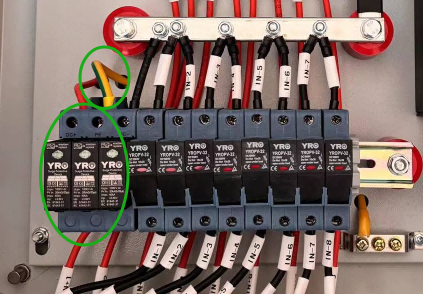

Továbblépve, a fekete biztosíték mellé szerelve avillámlereszelő- Fő funkciója annak megakadályozása, hogy az elektromos berendezések átmeneti túlfeszültség (túlfeszültség) sérüljenek. A berendezés működése során, ha észreveszi, hogy a jelzőfény avillámlereszelőPirossá válik, ez azt jelenti, hogy erős túlfeszültség -sokkot tapasztalt, például villámcsapás vagy önvédelem a rendellenesen nagy áram miatt. Ezen a ponton azonnal ellenőriznünk kell más elektromos berendezések működési állapotát, hogy megbizonyosodjon arról, hogy nem érintik -e őket. Fontos annak ellenőrzése is, hogy maga az SPD -t kell -e kicserélni, annak biztosítása érdekében, hogy később továbbra is hatékony védelmet nyújtson.

A gondos hallgatók észrevehetik, hogy az elosztó dobozban a piros és a fekete vezetékeken kívül van egy kivételesen szembetűnő sárga zöld huzal is. Ez a huzal csatlakozik a villámlereszhez, és talajként szolgál. A földelés az elektromos biztonság nagyon fontos része, ez lehet a berendezés a földbe biztonságosan biztonságosan, az elektromos berendezések és a személyzet esetleges veszélyeinek elkerülése érdekében. Ezért ezt a sárga zöld huzalt földelő huzalnak nevezik, és annak biztosítása, hogy az áram ne folyjon át a berendezés héján a személyzet számára, hogy megvédje a rendszert és a felhasználók biztonságát.

4.

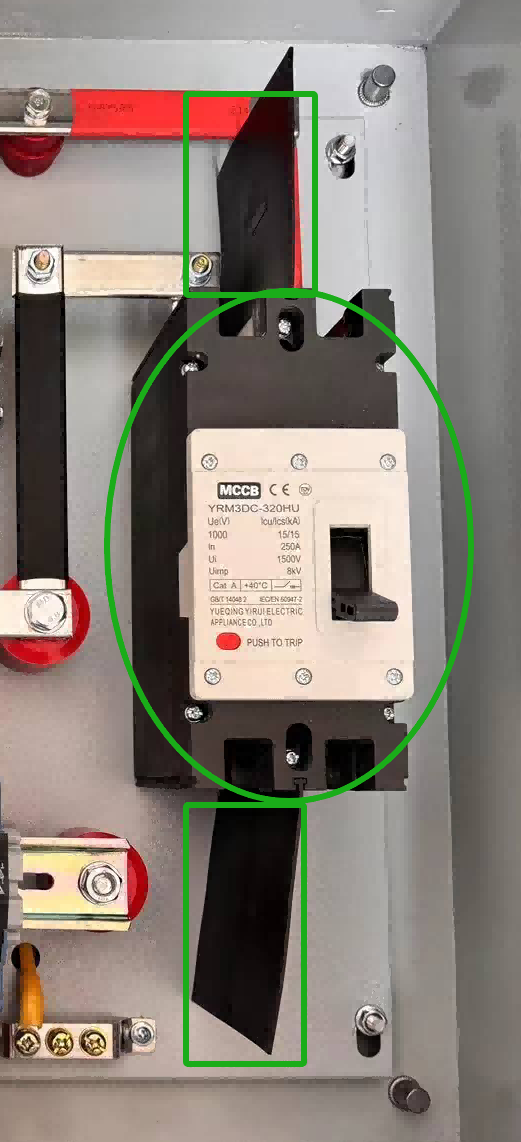

A tekintetünk aáramköri megszakítóa jobb szélén. A megszakító fontos elem az elosztó dobozban, és elsősorban az áramkörök megnyitására és bezárására használják. Ha a feszültség túl magas, vagy az áram túl nagy, akkor a megszakító automatikusan elindul, ezáltal megvédi az áramkör és a berendezés biztonságát.

Két fekete dolog van a megszakító közelében. Ezek ív oltási lemezek. A közvetlen áramnak az íve jellemzője. Amikor a piros huzal és a fekete huzal csatlakoztatva van, de nem rövid áramlás, és csak egymáshoz közel állnak, szikrák fordulhatnak elő. Ez az íves jelenség. Az ív oltó lemez funkciója annak megakadályozása, hogy ez megtörténjen.

5. mások

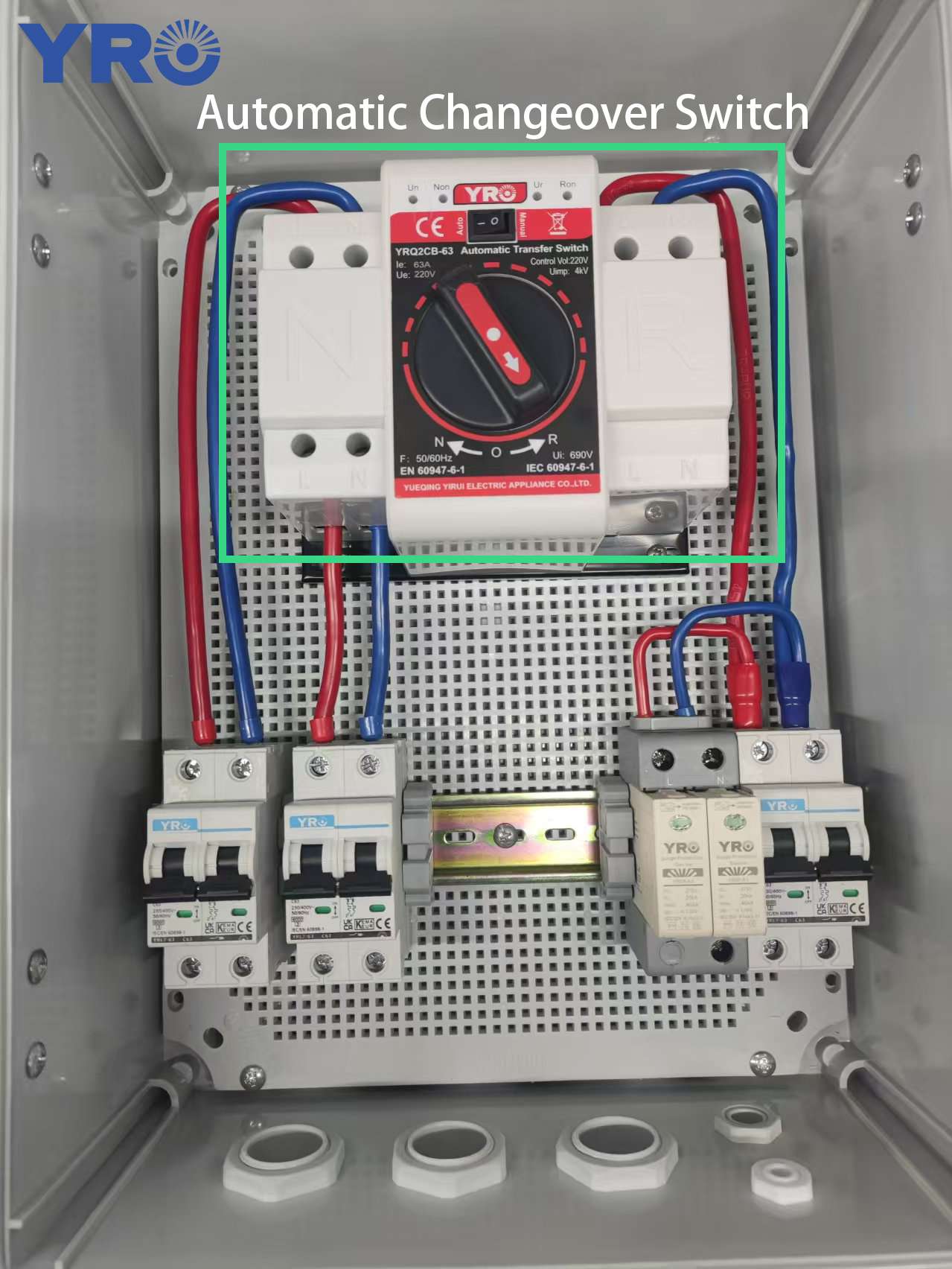

A fenti alkatrészek mellett a feszültségvédők túl/alatt,automatikus átváltási kapcsolóKettős tápegységek, szivárgási védekezők, kontaktorok stb. Szintén telepíthetők az elosztó dobozba. Ezek az alkatrészek ésszerűen konfigurálhatók a tényleges igények szerint, hogy átfogóbb energiavédelmi és vezérlési megoldást biztosítsanak.
