Mi az a leválasztó kapcsoló, és hogyan működik?

Az energiarendszerek rutinszerű karbantartása során a technikusok gyakran kihívásokkal teli helyzetbe kerülnek: Hogyan lehet biztonságosan megszakítani az elektromos áramlást a berendezések kiszolgálásakor, miközben megakadályozzák a balesetek, például az ív villogásait vagy robbanásait a működési hibák miatt? Pontosan ezen a tényleges helyzeten alapul, hogy a Disconnector, egy dedikált eszközt fejlesztették ki és alkalmazták.

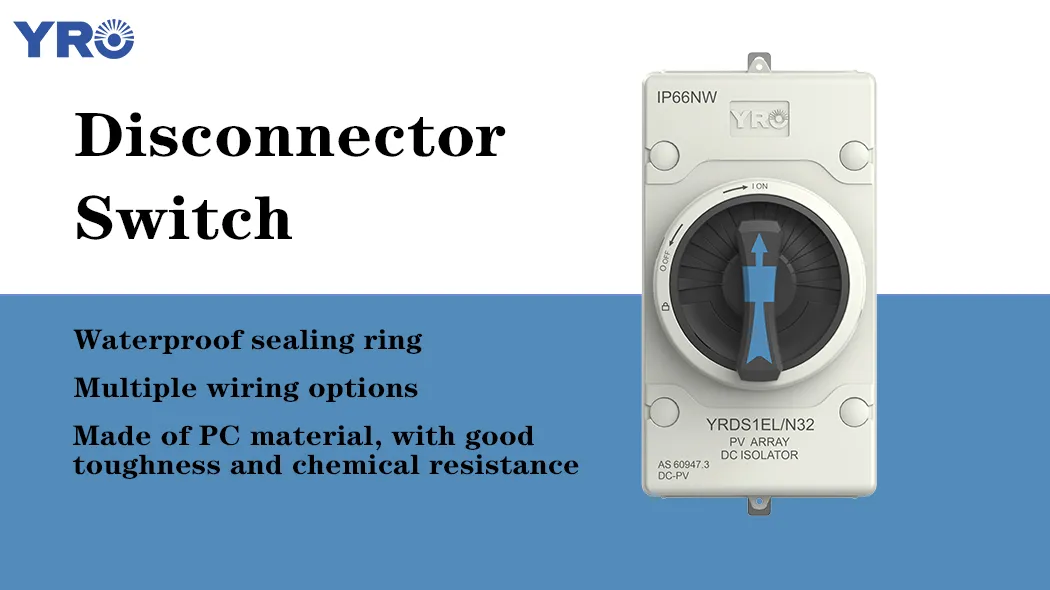

Mi az a leválasztó kapcsoló？

A leválasztó kapcsolóegy olyan mechanikus eszköz, amelyet az elektromos rendszerekben használnak annak biztosítása érdekében, hogy az áramkörök teljesen leválasztódjanak. Fő funkciója a látható fizikai elszigeteltség biztosítása, ha a berendezés karbantartás vagy hibás működés alatt áll, megakadályozza a véletlenszerű bekapcsolódást, és biztosítja a szolgáltatók biztonságát. Egy pont meg kell jegyezni: Ezt általában nem használják a terhelési áram OF OFF működtetésére, hanem az "áramellátás elkülönítésére" szolgál.

A leválasztó, más néven a Disconnector késkapcsoló, alapvetően egy fém érintkezési rendszer, amelynek szigetelő tartószerkezete van. A megszakítókkal ellentétben nem rendelkezik ív-kimutatási képességgel, ami azt jelenti, hogy tilos terhelés alatt működni; Ellenkező esetben a berendezés nagyfeszültség alatt kiéghető.

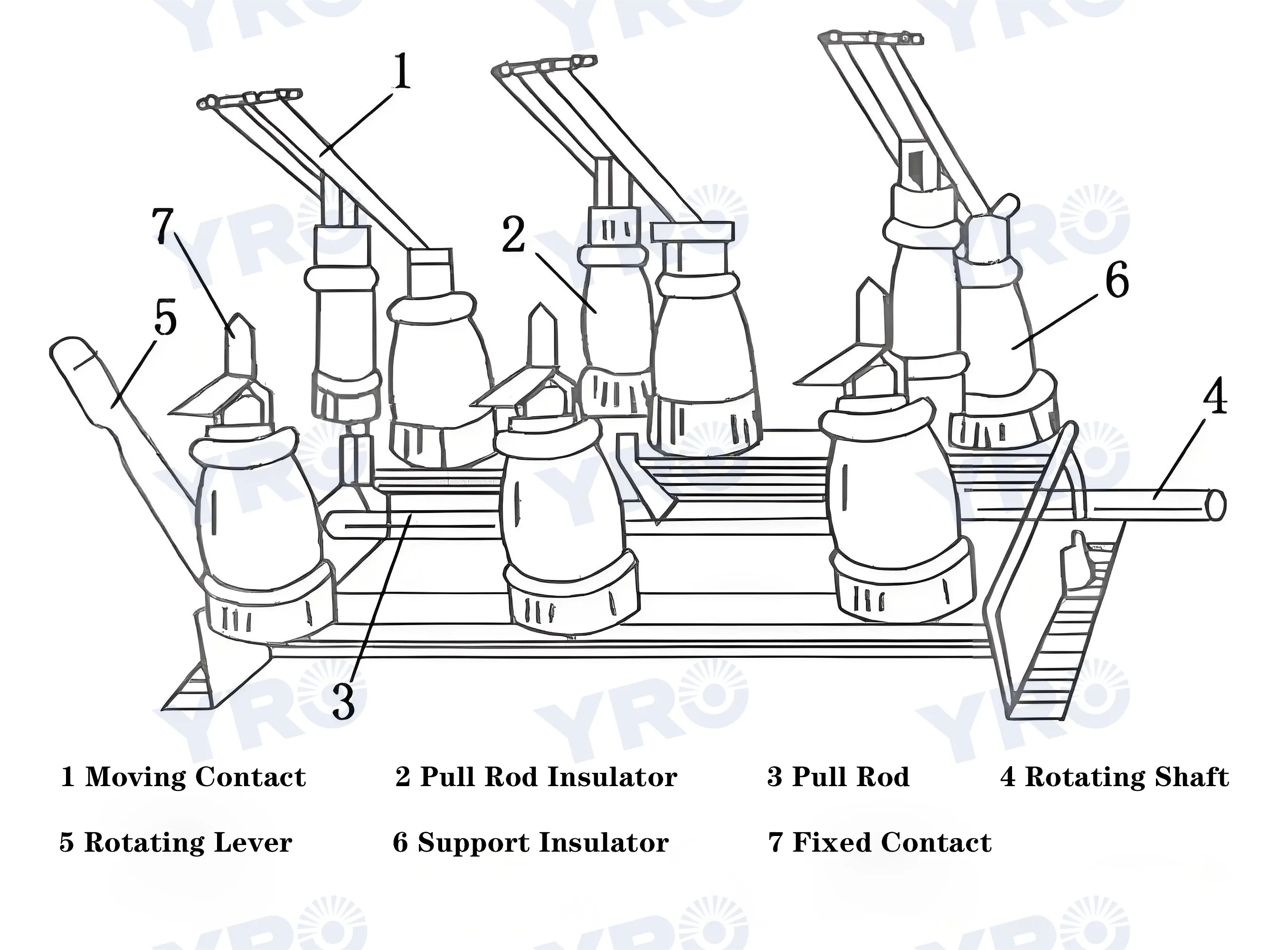

Hogyan működik a leválasztó kapcsoló?

1. Nyitási művelet:

1. lépés: Ellenőrizze, hogy a megszakítót leválasztották -e, és az áramkörben nincs terhelési áram.

2. lépés: Vezesse a mozgó érintkezőt, hogy elforgathassa vagy lefordítsa a működési mechanizmust, elválasztva azt a statikus érintkezéstől, hogy látható törési felületet képezzen.

3. lépés: Az érintkezők elválasztása után a törési távolságnak meg kell felelnie a szigetelési követelményeknek (például egy 10 kV -os rendszerben ≥150 mm -nek kell lennie) annak biztosítása érdekében, hogy az áramlás ne haladjon át.

4. lépés: Rögzítse a nyitott pozíciót, és erősítse meg az állapotot mechanikai jelzőn vagy elektromos jelen keresztül.

2. Záró művelet:

1. lépés: Miután ellenőrizte, hogy az áramkörben nincs -e rendellenesség, távolítsa el az reteszelő eszközt.

2. lépés: A működési mechanizmus a mozgó érintkezőt mozgatja, hogy szorosan érintkezzen a statikus érintkezővel, biztosítva az érintkezési nyomást (például egy rugó tömörítését) az érintkezési ellenállás csökkentése érdekében.

3. lépés: Fokozza a stabilitást az érintkezési szorítás (például a kettős penge szerkezete) és az elektromágneses retesz (nagy rövidzárlati forgatókönyvekben) révén.

Melyek a különféle típusú energiaválasztók egyedi funkcionális tulajdonságai?

Feszültségszint szerint osztályozva

Nagyfeszültségű leválasztó kapcsolók. Komplex szerkezetű, és erős szigetelési teljesítményt és mechanikai szilárdságot igényel.

Alacsony feszültségű leválasztó kapcsolók: AC 220V/380 V és DC rendszerekben használják, amelyeket széles körben alkalmaznak ipari elektromos szekrényekben és fotovoltaikus csomópontokban. Kompakt struktúrával és egyszerű működéssel rendelkezik.

2. Strukturális formában osztályozva

Késkapcsoló típusú leválasztó: Fém penge alakú, és beillesztésével vagy kihúzásával érhető el. Általában alacsony feszültségű rendszerekben használják, és ez a leginkább intuitív forma.

Rotációs leválasztó kapcsolók: A működési fogantyú elforgatásával a belső érintkezők bezártak vagy kinyitottak. Ez alkalmas a korlátozott helyekkel rendelkező forgatókönyvekhez, és gyakran használják a mechanikus vezérlőpaneleken.

Fiók típusú leválasztó: A fiók típusú kapcsolószekrényekbe telepítve, ez kényelmes karbantartáshoz és cserehoz, és gyakran használják a gyakori üzemeltetést igénylő energiaelosztó rendszerekben.

3. Besorolási módszerrel osztályozva

Beltéri leválasztó: Beltéri környezetben használják, és nagyobb hangsúlyt fektetnek a kompakt szerkezetre és a porálló képességekre.

Kültéri biztonsági levágó kapcsoló: Kültéri környezetekhez, például kültéri vagy háztetőkhöz alkalmas, és jó esőálló, UV -álló és korrózióellenes teljesítményűnek kell lennie.

4.

Kézi tápfeszültség -leválasztó: A mechanikus összekötő rudat szigetelt üzemeltetési kar vagy egy forgó fogantyú hajtja az érintkezők elválasztására. Ezt a módszert leginkább alacsony feszültségű vagy kis méretű energiaelosztó rendszerekben használják.

Elektromos működés: A kapcsoló kinyitása és bezárása úgy érhető el, hogy a fogaskerék mechanizmust egy elektromos motorral hajtják végre, amelyet általában olyan forgatókönyvekben látnak, mint például a távoli vezérlőt igénylő nagyfeszültségű alállomások.

Következtetés

Noha a leválasztó nem a legbonyolultabb elektromos berendezés, fontos elem a személyes biztonság és az áramköri rendszer stabil működésének biztosításához. Az alapvető meghatározástól a munka elvétől, majd a különféle termékek közötti funkcionális különbségekig láthatjuk, hogy a megfelelő leválasztó kiválasztása nemcsak javíthatja a karbantartási hatékonyságot, hanem jelentősen csökkentheti a balesetek arányát.

Ha továbbra is mélyebben szeretné belemerülni egy bizonyos modellbe vagy telepítési esetbe, akkor a YRO tovább elemezheti az Ön számára a tényleges alkalmazási helyzetet, vagy ajánlhatja a megfelelő termékeket. Ha bármilyen segítségre van szüksége, kérjük, vegye fel velünk a kapcsolatot
