Be kell -e telepíteni a villámleresztet a transzformátor (≤5m) vagy a bejövő vonal közelében?

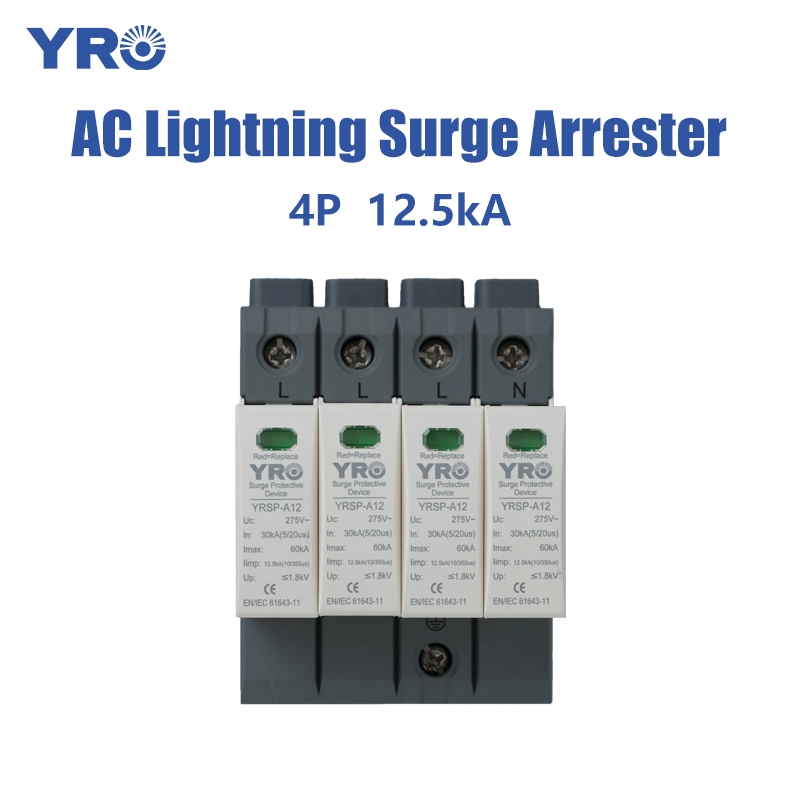

Az energiarendszer villámvédelemben avillámlereszelőiA telepítési hely elengedhetetlen a transzformátor védelme szempontjából. Alapvetően a nyálkahártyát a lehető legközelebb kell felszerelni az általa védett fő transzformátorhoz, a két szigorúan 5 méternél szigorúan szabályozott távolsággal. Ez az ideális védelmi stratégia. Ennek elsődleges célja az, hogy minimalizálja a csatlakozó vezetékek hosszát a nyálka és a transzformátor nagyfeszültségű perselye között. A túl hosszú vezetékek, ha meredek villám behatolási hullámnak vannak kitéve, induktivitásuk miatt jelentős további feszültségcsökkenést (megnövekedett maradék feszültség) okozhatnak. Ez azt eredményezheti, hogy a transzformátor tekercseire alkalmazott tényleges túlfeszültség jelentősen meghaladja az elszámolás besorolt maradék feszültségét, és a transzformátor szigetelését veszélyes feszültségnek teszik ki a tervezett tolerancián túl, és hatástalanná teszi. A bezárási telepítés biztosítja, hogy az Arrester működése által generált védő maradék feszültség teljes mértékben alkalmazza a transzformátorra.

Telepítés avillámlereszelőAz alállomás bejövő vonalán (például a bejövő vonalszerkezetnél vagy a kapcsolóberendezés bejáratánál) korlátozhatja a villám túlfeszültség amplitúdóját, amely a vonalról egy bizonyos szintre behatol. A transzformátortól való távolság miatt azonban a maradék feszültség emelkedik a csatlakozó vonal mentén. Ezenkívül a vonal induktivitása és a transzformátor bemeneti kapacitása rezgéseket okozhat, ami szignifikánsan magasabb túlfeszültséget eredményez a transzformátor terminálok eléréséhez, ami nem elegendő a transzformátorok megbízható védelméhez, a viszonylag alacsony szigetelés ellenálló képességekkel. A kritikus fő transzformátorok esetében a védelem érdekében a vonal bejáratánál lévő villámcsökkentőkre támaszkodva nem felel meg a megbízhatósági követelményeknek, és védelmi vak helyet teremthet.

Ezért, figyelembe véve a védelem hatékonyságát, a költséghatékonyságot és a biztonságot, a villámvédelmi előírások általában kötelezik a dedikált villámcsökkentők telepítését a transzformátorok közvetlen közelében (≤5 m). Ez a transzformátor biztonságának alapvető védelmi vonala. Természetesen,villámmegőrzőkgyakran telepítik az alállomások bejövő vonalbejáratához. Elsődleges funkciójuk az, hogy korlátozzák a villám túlfeszültség -szintjét a bejövő vonalszakaszban, és csökkentsék a bejövő hullám meredekségét és amplitúdóját. Első védelmi vonalként a transzformátor közelében elhelyezkedő villámmegőrzőkkel együtt átfogóbb kettős védelmi rendszert alkotnak. De maga a transzformátor biztonsága végül a mellette lévő közeli villámcsökkentők halmazától függ.
