Hogyan javíthatja a WiFi 6-10 húros RSD gyorsleállító eszköz a napelemes PV biztonságát?

A WiFi 6-10 karakterláncú RSD gyorsleállító eszköz ismerete

A napelemes fotovoltaikus rendszerek egyenáramot termelnek, amikor elegendő napfény éri a modulokat. Még akkor is, ha az inverter ki van kapcsolva, a PV-tömb egyes részei és egyenáramú vezetékei feszültség alatt maradhatnak. Ez fontos biztonsági szempontot jelent a telepítők, a karbantartó személyzet, a segélyhívók és a rendszertulajdonosok számára.

A gyorsleállító eszközt, amelyet általában RSD-nek neveznek, arra tervezték, hogy lekapcsolja vagy csökkentse az elektromos kimenetet a PV rendszer meghatározott részén, amikor a leállítási funkció aktiválva van. Egy karakterlánc-szintű gyorsleállító eszköz több fotovoltaikus sztringet is képes kezelni egy megosztott házon és kapcsolási elrendezésen keresztül, a kialakításától és a névleges konfigurációjától függően.

A kifejezés6-10 húráltalánosságban egy olyan eszközcsaládra utal, amely az adott karakterlánc-számtartományon belüli konfigurációt hivatott befogadni. Ez nem jelenti azt, hogy minden modell automatikusan támogat minden lehetséges feszültséget, áramot vagy vezetékezést. A kiválasztott modell adatlapja és kapcsolási rajza határozza meg a megengedett konfigurációt.

Ha a WiFi szerepel a termékleírásban, akkor kommunikációs vagy távvezérlő funkciót is biztosíthat. A WiFi azonban nem minden gyorsleállító eszköz velejárója. A vásárlóknak meg kell győződniük arról, hogy a pontos modell támogatja-e a WiFi-t, az RS485-öt, egy másik kommunikációs interfészt, vagy csak a hagyományos leállítás-vezérlési módot.

Hogyan működik a gyors leállítás napelemes rendszerben

Egy tipikus húrszintű gyorsleállítási elrendezés magában foglalja a PV-modulokat, az egyenáramú kábelezést, a leállító kapcsolót vagy vezérlőt, az invertert és a kapcsolódó védő- és földelőberendezéseket. A pontos elrendezés a rendszer felépítésétől és a helyi elektromos követelményektől függően változik.

1. lépés: Normál energiatermelés

Normál működési körülmények között a napelem modulok egyenáramot termelnek. Az áram a konfigurált sztring áramkörökön keresztül folyik az inverter felé, ahol váltóárammá alakul felhasználás vagy exportálás céljából.

2. lépés: Leállítási esemény indul

A készülék kialakításától függően egy kijelölt kapcsoló, vezérlőáramkör, áramkimaradás vagy jóváhagyott vezérlőjel elindíthatja a leállást. Egyes termékek opcionális kommunikációs vagy hőmérséklettel kapcsolatos funkciókat is kínálnak. Ezeket a jellemzőket meg kell erősíteni a tényleges modellnél, nem pedig az RSD kategóriából feltételezni.

3. lépés: Az eszköz leválasztja a megadott DC áramköröket

Amikor a szükséges triggert észleli, a készülék a belső egyenáramú leválasztó mechanizmusát a kialakításának megfelelően működteti. Az érintett áramkörök a gyártó által előírt módon le vannak választva. A kapott feszültség és leállási reakció a rendszer topológiájától, az eszköz helyétől, a kapcsolási elrendezéstől és az alkalmazandó követelményektől függ.

4. lépés: Személyzet Kövesse a jóváhagyott biztonsági eljárást

Leállítás után a szakképzett személyzetnek be kell tartania a berendezés vészhelyzeti és elektromos biztonsági eljárásait. Nem szabad azt feltételezniük, hogy a PV-modulok leállítják az áramtermelést napfényben, vagy hogy a vezetékek minden része automatikusan biztonságosan érinthető.

A rendszertervezők számára fontos feladat a teljes leállási sorrend, a készülék kioldási módjának, a kapcsolóberendezések elhelyezkedésének, valamint a normál és hibaállapotok esetén szükséges reagálás ellenőrzése.

Miért fontos a többkarakterisztikás leállás a szoláris projekteknél?

Több karakterlánc-áramkör kezelése

Egy hat-tíz húrra tervezett eszköz segíthet a több string áramkörrel rendelkező PV-tömbök leállítási berendezéseinek megszervezésében. A jóváhagyott kialakítástól függően ez leegyszerűsítheti a berendezés elrendezését, és csökkentheti a különálló házak szükségességét. A tényleges megtakarítás a húrok számától, a kábel útvonalától, a telepítési munkától és a projektigényektől függ.

Támogassa a vészhelyzeti reagálás tervezését

A gyorsleállító berendezések egy szélesebb körű elektromos biztonsági stratégia részét képezhetik, amelynek célja a veszélyhelyzetek és a karbantartás során felmerülő veszélyek csökkentése. Az egyértelmű címkézés, a hozzáférhető vezérlési helyek és a dokumentált leállítási eljárások segítenek a személyzetnek megérteni a rendszer kezelését.

Cím Kültéri telepítési feltételek

A napelemes berendezések gyakran vannak kitéve esőnek, pornak, hőmérséklet-változásoknak, napfénynek és egyéb környezeti hatásoknak. A megfelelő burkolat és a helyesen telepített kábelbevezetések segítik a belső alkatrészek védelmét. A szükséges védelmi szintnek meg kell egyeznie a telepítési környezettel és a gyártó utasításaival.

A rendszerszervezés javítása

A tervezett többszálas elrendezés egyszerűbbé teheti az áramkör azonosítását és a karbantartási dokumentációt. A telepítőknek fel kell címkézniük az érintett karakterláncokat, rögzíteni kell az eszközök helyét, és frissített egysoros diagramot kell vezetniük, hogy a technikusok azonosítani tudják az egyes PV-áramkörökhöz tartozó berendezéseket.

Engedélyezze a projektspecifikus vezérlési beállításokat

Egyes RSD termékcsaládok további vezérlési vagy kommunikációs funkciókat kínálnak. Ha egy projekt távoli működtetést, WiFi kommunikációt vagy más megfigyelőrendszerrel való integrációt igényel, a modell kiválasztása előtt ellenőrizze a pontos interfészt, támogatott protokollt, működési tartományt és vezérlési viselkedést.

Vásárlás előtt értékelendő legfontosabb műszaki adatok

A műszaki kompatibilitás elengedhetetlen a gyorsleállító eszköz kiválasztásakor. A karakterláncok száma önmagában nem elegendő az alkalmasság megállapításához. Hasonlítsa össze a javasolt berendezést a PV modul adataival, az inverter bemeneti határértékeivel, az áramköri kialakítással és a helyi elektromos követelményekkel.

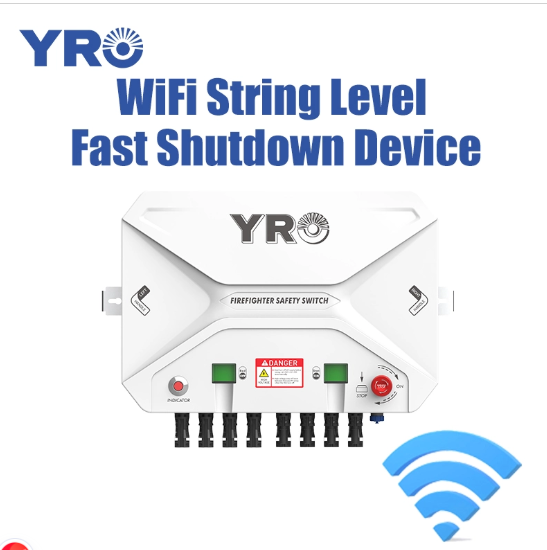

Referenciaként a YRO közzétett termékinformációi6-10 karakterláncú RSD gyorsleállító eszközAz YRSD-8A modellt 1500 V egyenáramú húrfeszültséggel, 26 A húrárammal, 230 V névleges váltakozó feszültséggel, 100-270 V AC üzemi feszültséggel, -40°C és +85°C közötti üzemi hőmérséklet-tartománysal és IP66 védettséggel azonosítja. Ezeket a számokat össze kell vetni a legújabb adatlappal és a projekthez kínált pontos modellel.

Ne alkalmazza egy modell specifikációit a 6-10 string család minden termékére. A feszültség- és áramértékek, a kommunikációs jellemzők, a vezetékek elrendezése és a tanúsítványok változatonként változhatnak.

6-10 String RSD vs. Egyéb leállítási megoldások

A különböző fotovoltaikus projektekhez különböző leállítási architektúrák szükségesek. Egyes elrendezésekhez megfelelő lehet egy többszálas eszköz, míg a modulszintű berendezések vagy más jóváhagyott rendszer jobban megfelelhet a projekt követelményeinek.

Ezek a megoldások nem cserélhetők fel automatikusan. Például egy karakterlánc szintű leválasztás nem feltétlenül biztosítja a modulszintű feszültségcsökkentést. A megfelelő megoldást a szükséges biztonsági funkció, berendezés architektúra és az irányadó elektromos szabályok alapján kell kiválasztani.

Hogyan válasszuk ki a megfelelő RSD-eszközt egy PV-projekthez

1. Számítsa ki a tényleges karakterláncszámot

Kezdje a PV elrendezésével és a vezérelendő áramkörök számával. Győződjön meg arról, hogy a javasolt eszközben elfér-e a tervezett számú szál, és hogy a bekötés megfelel-e a gyártó által jóváhagyott diagramnak.

2. Ellenőrizze a Maximális rendszerfeszültséget

A PV nyitott áramköri feszültsége emelkedik, ha a modul hőmérséklete csökken. A maximális húrfeszültség kiszámításához használja a modul gyártójának hőmérsékleti együtthatóját és a telephely várható minimális tervezési hőmérsékletét. Hasonlítsa össze az eredményt a berendezés névleges értékével és a vonatkozó tervezési határértékekkel.

3. Ellenőrizze az áramerősséget és a védelmi koordinációt

Tekintse át a modul áramjellemzőit, a párhuzamos húrok elrendezését, a védőeszközöket, a vezetékek névleges értékét és az RSD gyártói határértékeit. Ne feltételezze, hogy a megadott húráram egyenértékű minden lehetséges maximális áramerősséggel vagy rövidzárlati névleges értékkel.

4. Erősítse meg a Leállítási módot

Határozza meg, hogy a projekthez szükség van-e kézi vészkapcsolóra, meghatározott váltóáram-veszteségre, opcionális hőmérséklet-vezérelt funkcióra, távirányítóra vagy más meghatározott módszerre. Erősítse meg a teljes sorozatot a gyártóval és a rendszertervezővel.

5. Ellenőrizze a Kommunikációs követelményeket

Ha WiFi szükséges, kérdezze meg, hogy az eszköz tartalmaz-e WiFi modult, milyen hálózati feltételekre van szüksége, és mely funkciók távolról is végrehajthatók. Ha RS485-öt használ, ellenőrizze a támogatott protokollt, a vezetékeket és a kompatibilitást a kívánt vezérlővel. A vezeték nélküli kapcsolat nem helyettesíthető a szükséges vészleállítási vezérléssel.

6. Tekintse át a telepítési feltételeket

Mérje fel a környezeti hőmérsékletet, a közvetlen napfényt, a víznek való kitettséget, a port, a rögzítési felületet, a kábelek elvezetését és a karbantartáshoz való hozzáférést. A burkolat minősítésének csak akkor van jelentősége, ha a terméket megfelelő tömszelencékkel, csatlakozókkal, tömítésekkel és burkolatokkal szerelték fel.

Telepítési tervezés és biztonsági szempontok

A gyorsleállító berendezés kezeli a potenciálisan veszélyes egyenáramú áramköröket. A telepítést, az üzembe helyezést és a tesztelést szakképzett személyzetnek kell elvégeznie a gyártó utasításainak és a projekt helyszínére vonatkozó elektromos szabályoknak megfelelően.

Tervezze meg az eszköz helyét

Kövesse a gyártó által megadott beépítési helyzetet és rendszervázlatot. Ha a tervezés a fotovoltaikus tömb közelébe történő telepítést teszi szükségessé, vegye figyelembe a hozzáférést, a kábel hosszát, az időjárási hatást és az inverterhez vagy a kapcsolódó berendezésekhez vezető útvonalat. Tartsa a vészhelyzeti vezérlés helyét egyértelműen azonosítva és szükség szerint hozzáférhetővé.

Ellenőrizze a kapcsolási rajzot

A munka megkezdése előtt ellenőrizze az egyenáramú polaritást, a húrok hozzárendelését, a vezeték méretét, a csatlakozó kompatibilitását, a földelési vagy kötési követelményeket, az AC tápcsatlakozásokat és a vezérlőkábeleket. A nem megfelelő polaritás vagy a nem kompatibilis csatlakozók károsíthatják a berendezést, és biztonsági kockázatot jelenthetnek.

Koordinálja a leállítási vezérlést

Győződjön meg arról, hogy a vezérlési módszer megfelel a projekttervnek. Határozza meg, melyik esemény indítja el a leállást, és milyen elektromos állapotot kell eredményeznie. Ha több eszköz vagy vezérlőelem is érintett, dokumentálja, hogyan működnek együtt egymással, és mi történik, ha egy jel vagy tápegység megszakad.

Jutalék Átadás előtt

A jóváhagyott üzembe helyezési eljárással ellenőrizze az eszköz működését, az áramkör azonosítását, a tervezett leállási reakciót és a kommunikációs jellemzőket. Rögzítse az eredményeket és frissítse a rendszerrajzokat. Soha ne improvizáljon élő tesztelési eljárásokat, és ne hagyja ki a védelmi funkciót a teszt befejezéséhez.

Ellenőrzés, tesztelés és karbantartás a megbízható működés érdekében

Még egy megfelelően kiválasztott leállító eszközhöz is megfelelő karbantartási terv szükséges. Az ellenőrzési időközöknek tükrözniük kell a gyártó ajánlásait, a környezeti feltételeket, a helyi követelményeket és a telepítés kockázati profilját.

• Szemrevételezéses ellenőrzés:Ellenőrizze a burkolatot, hogy nincsenek-e repedések, ütési sérülések, korrózió, víz behatolása vagy túlmelegedés jelei.
• Kábel és csatlakozó ellenőrzések:Keresse meg a laza, sérült vagy nem megfelelően alátámasztott kábeleket, és jóváhagyott eljárások segítségével ellenőrizze a csatlakozók állapotát.
• Címkézés felülvizsgálata:Győződjön meg arról, hogy a leállítási vezérlő, az eszközazonosító és az érintett áramkörök egyértelműen fel vannak tüntetve.
• Funkcionális tesztelés:Tesztelje a leállítási funkciót a gyártó által jóváhagyott eljárás és a vonatkozó biztonsági szabályok szerint.
• Kommunikációs ellenőrzések:Ha van WiFi vagy RS485, ellenőrizze a támogatott kommunikációs és vezérlési funkciókat anélkül, hogy feltételezné, hogy a hálózati kapcsolat igazolja a biztonsági funkció működését.
• Dokumentáció:Rögzítse az ellenőrzéseket, a vizsgálati eredményeket, a javításokat, a cserealkatrészeket és a napelemes rendszer elrendezésének módosításait.

Ha rendellenes állapotot észlel, kövesse a jóváhagyott leválasztási és szervizelési eljárást. Ne nyissa fel a feszültség alatt lévő berendezést, és ne végezzen belső javításokat, kivéve, ha a gyártó kifejezetten engedélyezi a munkát, és az azt végző személy képzett.

Gyakorlati beszerzési ellenőrzőlista napelem-szerelők és -forgalmazók számára

Mielőtt árajánlatot kérne egy WiFi 6-10 Strings RSD Fast Shutdown Device-re, készítse elő a projekt elektromos és kereskedelmi követelményeit. A világos információk segítenek a beszállítóknak azonosítani a megfelelő konfigurációt, és csökkentik az ismételt technikai tisztázások okozta késéseket.

Hasonlítsa össze a beszállítókat a műszaki illeszkedés, a dokumentáció minősége, a kommunikáció, a szállítási megbízhatóság és az értékesítés utáni támogatás tekintetében, ahelyett, hogy csak az árra hagyatkozna. Ha a terméket szabályozott piacra szánják, ellenőrizze, hogy a pontos modell és konfiguráció megfelel-e a projekt joghatóságának követelményeinek.

ZHEJIANG YRO NEW ENERGY CO., LTD.gyors leállítási megoldásokat kínál a fotovoltaikus alkalmazásokhoz. A vevők áttekinthetik a vállalat termékinformációit, és megvitathatják a szükséges karakterláncok számát, az elektromos besorolásokat, a burkolat védelmét, a vezérlési módszert és a rendelkezésre álló lehetőségeket, mielőtt véglegesítenék a specifikációt.
