Mi az UL 1077 DC MCB? Szabványok, tesztek és alkalmazások

Az UL 1077 az elektromos berendezésekben használt kiegészítő védőelemekre vonatkozó termékbiztonsági szabvány. Ez a szabvány az elektromos berendezések belsejében kiegészítő védelmet biztosító védőberendezésekre vonatkozik. Azon gyártók számára, akiknek egyenáramú miniatűr megszakítókat kell integrálniuk az elektromos berendezésekbe, az UL 1077 olyan termékszabvány, amely figyelmet igényel.

Ez a cikk bemutatja az UL 1077 alkalmazási körét, az UL 1077 DC MCB-k és az egyéb szabványok szerinti megszakítók közötti különbségeket, valamint azokat a fő paramétereket, amelyeket a vásárlóknak meg kell erősíteniük a termékek kiválasztásakor.

Mi az UL1077 Tanúsítvány?

Az UL 1077 az UL Solutions által közzétett biztonsági szabvány az elektromos berendezésekben használt kiegészítő védőelemekre vonatkozóan.

Ez a szabvány azokra a kiegészítő védőelemekre vonatkozik, amelyek kiegészítő túláramvédelmet biztosítanak az elektromos berendezések számára. Ezeket a termékeket jellemzően elektromos berendezésekbe szerelik be, nem pedig az elágazó áramkörök építésének elsődleges védőeszközeiként.

Az UL 1077 szabvány elsősorban a kiegészítő védőelemekre vonatkozó követelményeket határozza meg a felépítés, a teljesítmény és a tesztelés tekintetében.

Mit teszUL 1077Teszt?

1. Kalibrációs teszt

A kalibrációs teszt ellenőrzi, hogy a megszakító a megadott kioldási jellemzők szerint működik-e.

A teszt meghatározott áramokat alkalmaz a termékre, és ellenőrzi, hogy a termék a kívánt időn belül kiold-e.

2. Túlterhelési teszt

A túlterhelési teszt ellenőrzi a megszakító reakcióját ismételt túlterhelési körülmények között.

Egyenáramú alkalmazások esetén a túlterhelési vizsgálat feltételei a termék típusától és az alkalmazás speciális követelményeitől függenek. Egyes egyenáramú motorindítási alkalmazások magasabb tesztáramot használhatnak.

A túlterhelési teszt 50 üzemi ciklust tartalmaz meghatározott feltételek mellett.

3. Állóképességi teszt

A tartóssági teszt értékeli a mini megszakító teljesítményét ismételt műveletek után.

A vonatkozó termékek esetében az UL 1077 követelményei 6000 műveletet tartalmaznak névleges áramerősséggel és névleges feszültséggel.

Ez a teszt azt ellenőrzi, hogy a termék megfelelően működik-e a megadott számú elektromos és mechanikai művelet elvégzése után.

4. Rövidzárlati teszt

A rövidzárlati teszt értékeli a DC MCB teljesítményét meghatározott rövidzárlati feltételek mellett.

A teszt azt ellenőrzi, hogy a termék meg tudja-e szakítani a megadott hibaáramot az elfogadhatatlan biztonsági kockázatok elkerülése mellett.

Az UL 1077 különböző rövidzárlati vizsgálati feltételeket és kategóriákat tartalmaz. Ezért a konkrét vizsgálati feltételek a termék minősítésétől és besorolásától függenek.

5. Hőmérséklet-emelkedési teszt

A hőmérséklet-emelkedési teszt értékeli a miniatűr megszakító hőmérséklet-emelkedését meghatározott működési feltételek mellett.

A teszt a vonatkozó áramvezető alkatrészek és kapcsok hőmérsékletváltozásait ellenőrzi.

6. Dielektromos feszültségállósági vizsgálat

A dielektromos feszültségállósági vizsgálat értékeli a megszakító szigetelési rendszerét.

A teszt meghatározott feszültségeket alkalmaz a releváns elektromos részek között. A terméknek a vizsgálat során meg kell felelnie a vonatkozó szigetelési követelményeknek.

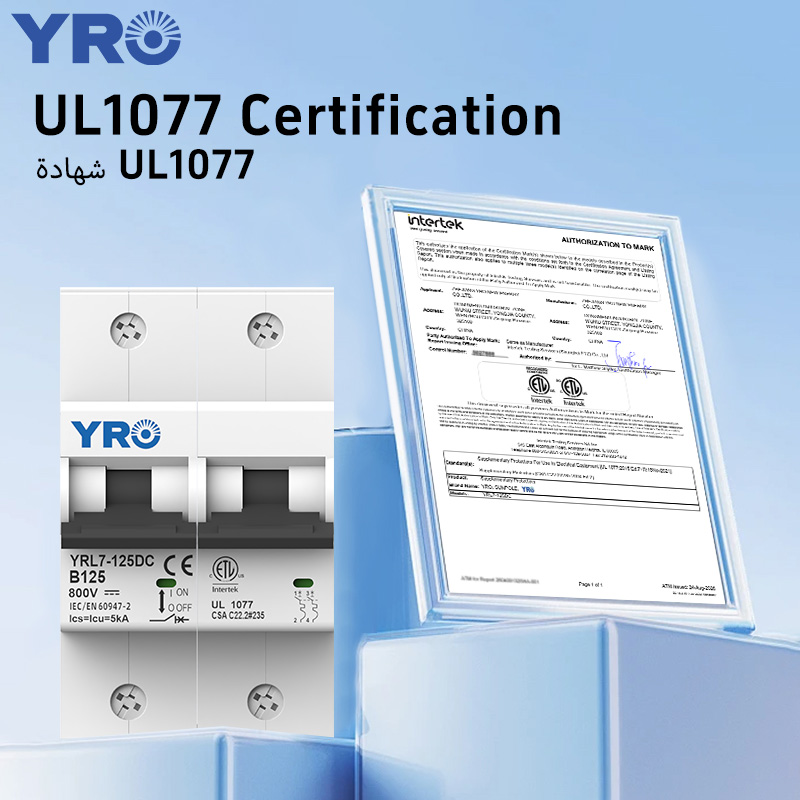

Az YRO DC miniatűr áramköri megszakító megkapja az UL 1077 tanúsítványt

Az YRO YRL7-125DC sorozatú megszakítóit a vonatkozó UL 1077 követelmények szerint értékelték. Az UL 1077 a kalibráció, a hőmérséklet-emelkedés, a túlterhelés, a tartósság, a dielektromos feszültségállóság és a rövidzárlati teljesítmény vizsgálati követelményeit tartalmazza.

Különböző tesztek értékelik a termék teljesítményét különböző körülmények között. Például a kalibrációs teszt ellenőrzi a kioldási jellemzőket, a hőmérséklet-emelkedési teszt értékeli a hőmérséklet-változásokat meghatározott üzemi körülmények között, a túlterhelési teszt értékeli a reakciót meghatározott túlterhelési feltételek mellett, a rövidzárlati teszt pedig a megszakítási teljesítményt meghatározott hibaállapotok esetén.

A vásárlók számára a tanúsítási információk felhasználhatók annak megerősítésére, hogy a termék megfelel-e a tanúsítási követelményeknek a berendezés kialakításában.

Alkalmazási forgatókönyvek UL 1077 tanúsítvánnyal rendelkező megszakítókhoz

Vezérlőpultok

A központok vezérlő áramköröket, tápáramköröket és egyéb segédáramköröket tartalmaznak. A berendezésgyártók az UL 1077 követelményeinek megfelelő egyenáramú MCB-ket választhatnak az elektromos berendezéseken belüli belső áramkörök kiegészítő túláramvédelméhez.

Automatizálási berendezések

Az automatizálási berendezések több elektromos és elektronikus alkatrészt tartalmaznak, amelyek áramkörvédelmet igényelnek.

A berendezésgyártók az alábbi paraméterek alapján választhatják ki az MCB megszakítót:

· Névleges feszültség

· Névleges áram

· Pólusok száma

· Az utazás jellemzői

A kiválasztott védőeszköznek meg kell felelnie a berendezés elektromos követelményeinek.

Új energetikai berendezések

Az új energetikai berendezések olyan elektromos rendszereket tartalmaznak, amelyek áramkörvédelmet igényelnek.

Az olyan termékek gyártói, mint például az energiaátalakító berendezések, a berendezés tervezése alapján értékelhetik, hogy a kiegészítő védelmi megoldások megfelelőek-e. A végső kiválasztás a berendezés egyedi felépítésétől és a megfelelő védelmi követelményektől függ.

Következtetés

Az UL 1077 tanúsítványt főként elektromos berendezéseken belüli kiegészítő védelmi alkalmazásokhoz használják.

Az UL 1077 szabvány több szempontból is értékeli a kiegészítő védelem teljesítményét, beleértve a működési jellemzőket, a hőmérséklet-emelkedési teljesítményt, a túlterhelési teljesítményt, a tartóssági teljesítményt, a szigetelési teljesítményt és a rövidzárlati teljesítményt.

Az elektromos megszakítók vásárlásakor a vásárlóknak figyelembe kell venniük a berendezések alkalmazását, a névleges feszültséget, a névleges áramot, a pólusok számát, a kioldási jellemzőket és az alkalmazandó tanúsítási követelményeket.

Az UL 1077 tanúsítás alkalmazási körének megértése segíthet a berendezések gyártóinak és vásárlóinak a megfelelő áramkörvédelmi termékek kiválasztásában az elektromos tervezési követelmények alapján.
