Mi a különbség az egyfázisú és a háromfázisú túlfeszültség és az alulfeszültség védelmezői között

Ipari és kereskedelmi energiarendszerekben a megfelelő kiválasztásatúlfeszültség és alulfeszültségvédőkSegít a berendezések védelmében és a stabil működést. Noha az egyfázisú és a háromfázisú védelem működési alapelvei hasonlóak, a szerkezetben, az alkalmazandó forgatókönyvekben és a teljesítményben különböznek egymástól. Ez a cikk a gyakorlati alkalmazás szempontjából elemzi a két védelem e két típusa közötti különbségeket.

Mielőtt megérteni kell a két védelem típusa közötti különbségeket, először meg kell ragadnunk az egyfázisú villamos energia és a háromfázisú villamos energia alapvető fogalmait, valamint azok kapcsolatát a túlfeszültséggel és az alulfeszültségvédőkkel.

Különbség az egyfázisú és a háromfázisú villamos energia között

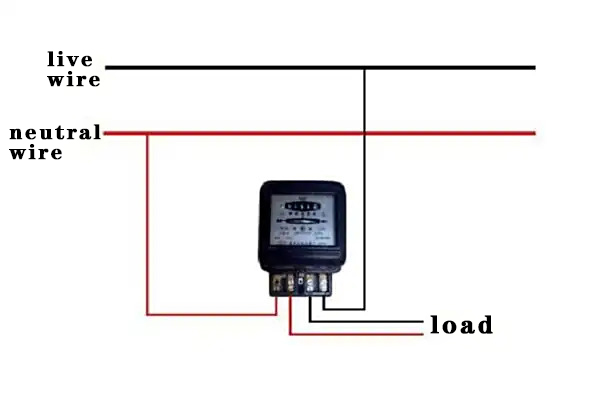

Egyfázisú villamosenergia

• Szerkezet: Egy élő huzalból (L) és egy semleges huzalból (N) áll. Időnként földi huzalt adnak hozzá a biztonság érdekében.
• Feszültség: Általában 220 V (Ázsia-csendes-óceáni) vagy 110 V (Amerika).
• Alkalmazási forgatókönyvek: főként megvilágításhoz, háztartási készülékekhez (például hűtőszekrények, légkondicionálók) és kis berendezésekhez.
• Jellemzők: Egyszerű szerkezet, olcsó, de viszonylag rossz áramellátási stabilitás. Alkalmas alacsony fogyasztású terhelésekhez.

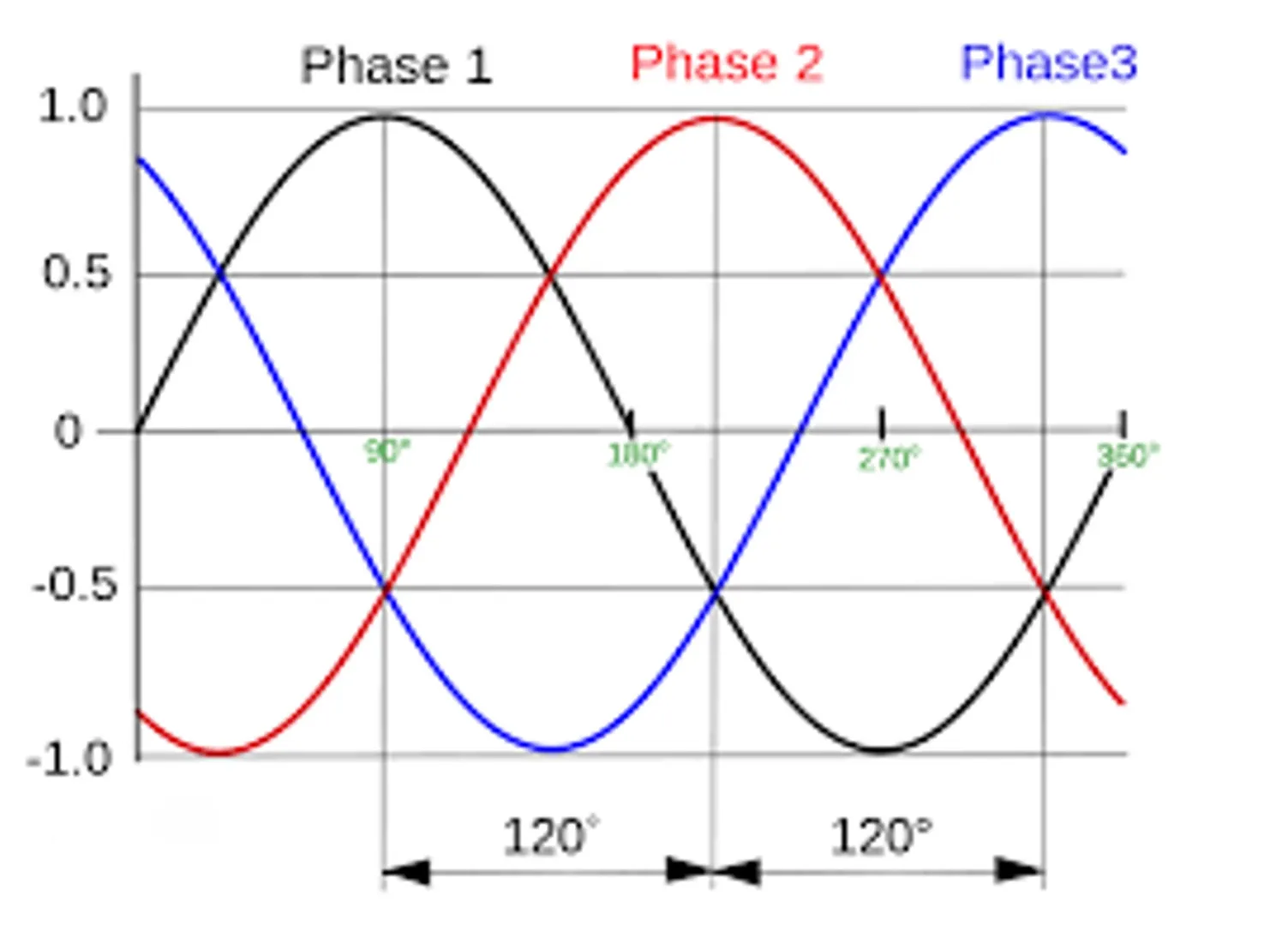

Háromfázisú villamosenergia

• Szerkezet: Három élő vezetékből és egy semleges huzalból áll. Néha földi huzalt adnak hozzá.
• Feszültség: Általában 380 V, ipari, nagy felszerelések és nagy teljesítményű terhelések.
• Alkalmazási forgatókönyvek: Gyárakban, nagy motorokhoz, kompresszorokhoz, ipari berendezésekhez stb.
• Jellemzők: stabil tápellátás, nagy hatékonyság, képes magasabb energiát hordozni. A szerkezet azonban bonyolultabb, és szakmai telepítést és karbantartást igényel.

A két elektromos rendszer közötti alapvető különbségek megértése után könnyebben megérthető a túlfeszültség és az alulfeszültség védelmezői közötti funkcionális különbségek.

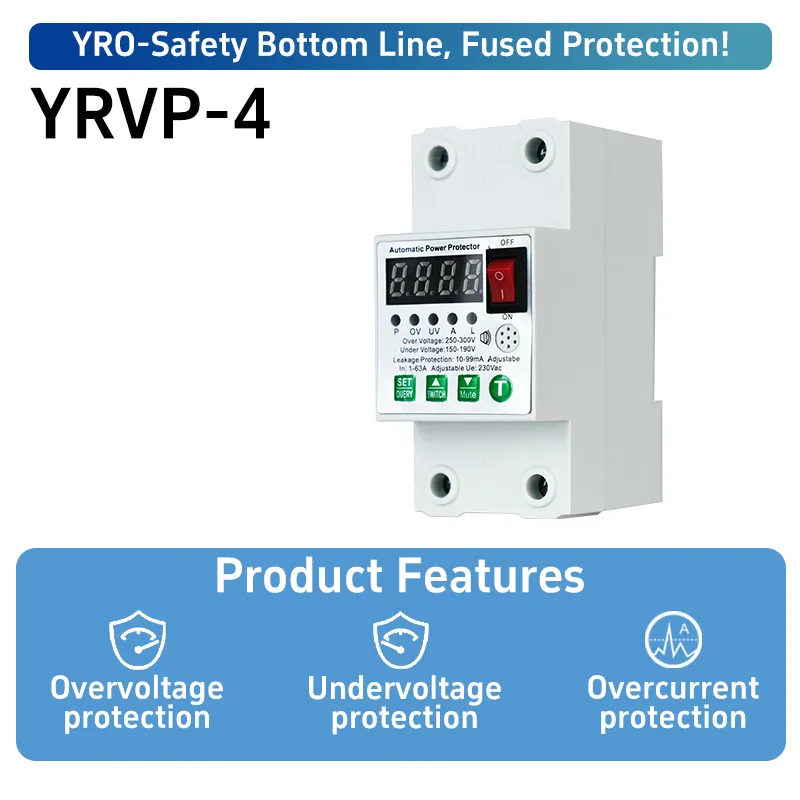

Különbségek az egyfázisú és a háromfázisú túlfeszültség és az alulfeszültség védelmezői között

Feszültség

A fő különbség e két védőtípus között abban a feszültségrendszerben rejlik, amelyre alkalmazhatók:egyfázisú védőkegyfázisú rendszerekben használják, miközbenháromfázisú védőháromfázisú rendszerekben használják.

Védelem

Az egyfázisú védő szerkezete viszonylag egyszerű. Csak az egyfázisú feszültséget kell figyelemmel kísérnie, és viszonylag egyetlen funkcióval rendelkezik, hiányozva a fázishiba elleni védelem képességét. A háromfázisú védőnek egyszerre kell ellenőriznie a háromfázisú feszültséget, és kimutatnia kell a fázisszekvenciát és a fázis meghibásodási körülményeit is. Ezért a fázisveszteség és a fázis meghibásodási védelme funkcióival rendelkezik, és funkcionalitását átfogóbbá teszi.

Vezeték

Az egyfázisú védők általában 1p vagy 2p konfigurációkban kaphatók. Az 1P verzió csak a fázisvonalat védi, míg a 2P verzió mind a fázisvonalat, mind a semleges vonalat védi, átfogóbb védelmet biztosítva.

A háromfázisú védők 3P vagy 4P konfigurációkban kaphatók. A 3P verzió csak három fázisú vonalat védi, míg a 4P verzió mindhárom fázist és a semleges vezetéket védi. A 4P konfiguráció általában a teljes védelemhez ajánlott, különösen olyan környezetekben, ahol a semleges vonal meghibásodása jelentős károkat okozhat.

Következtetés

Mind az egyfázisú, mind a háromfázisú túlfeszültséget és az alulfeszültség-védekezőket az elektromos berendezések védelmére használják a feszültség rendellenességei során, ám ezek különböznek a tervezési alapelvekben és az alkalmazandó forgatókönyvekben. Az egyfázisú védőket leginkább lakó- vagy könnyű kereskedelmi környezetben használják. Szerkezetük viszonylag egyszerű, és a költségek alacsonyabbak, így az általános egyfázisú áramkörökhöz alkalmas. A háromfázisú védekezők figyelemmel kísérhetik a többfázisú feszültség állapotát és kezelhetik a fázis egyensúlyát. Általában ipari energiarendszerekben használják, és háromfázisú áramkörökben alkalmazhatók.

A védők kiválasztásakor ajánlott, hogy átfogóan vegye figyelembe a tényleges tápegység típusát, a terhelési követelményeket, a telepítési feltételeket és a lehetséges jövőbeli bővítési igényeket.

Ha személyre szabott ajánlásokra vagy útmutatásokra van szüksége a modellválasztáshoz, kérjük, nyugodtanvegye fel velünk a kapcsolatot- Szerezzen szakmai támogatást.
