Hogyan ítéljük meg, hogy a túlfeszültség- és az alacsonyfeszültség-védőt cserélni kell?

Ahogy a használati időtúlfeszültség és alulfeszültségvédőelemek növekszik, teljesítményük fokozatosan csökken, ezáltal befolyásolja az elektromos készülékek védelmi hatását. Tehát hogyan lehet megállapítani, hogy a védőt ki kell-e cserélni? Az alábbiakban bemutatunk néhány gyakori helyzetet, amelyek segítenek megérteni azokat a jeleket, amelyek arra utalnak, hogy a védőburkolatot cserélni kell.

A védelmi teljesítmény csökkenésének jelei

1. Gyakori botlás

Ha atúlfeszültség és alacsony feszültség védőgyakran utazik egyértelmű ok nélkül, akkor odafigyelésre van szükség. Jelentős feszültségingadozások során előforduló alkalmi kioldás normális jelenség, de ha normál feszültségviszonyok mellett gyakran kiold, akkor előfordulhat, hogy a védő belső alkatrészei meghibásodtak.

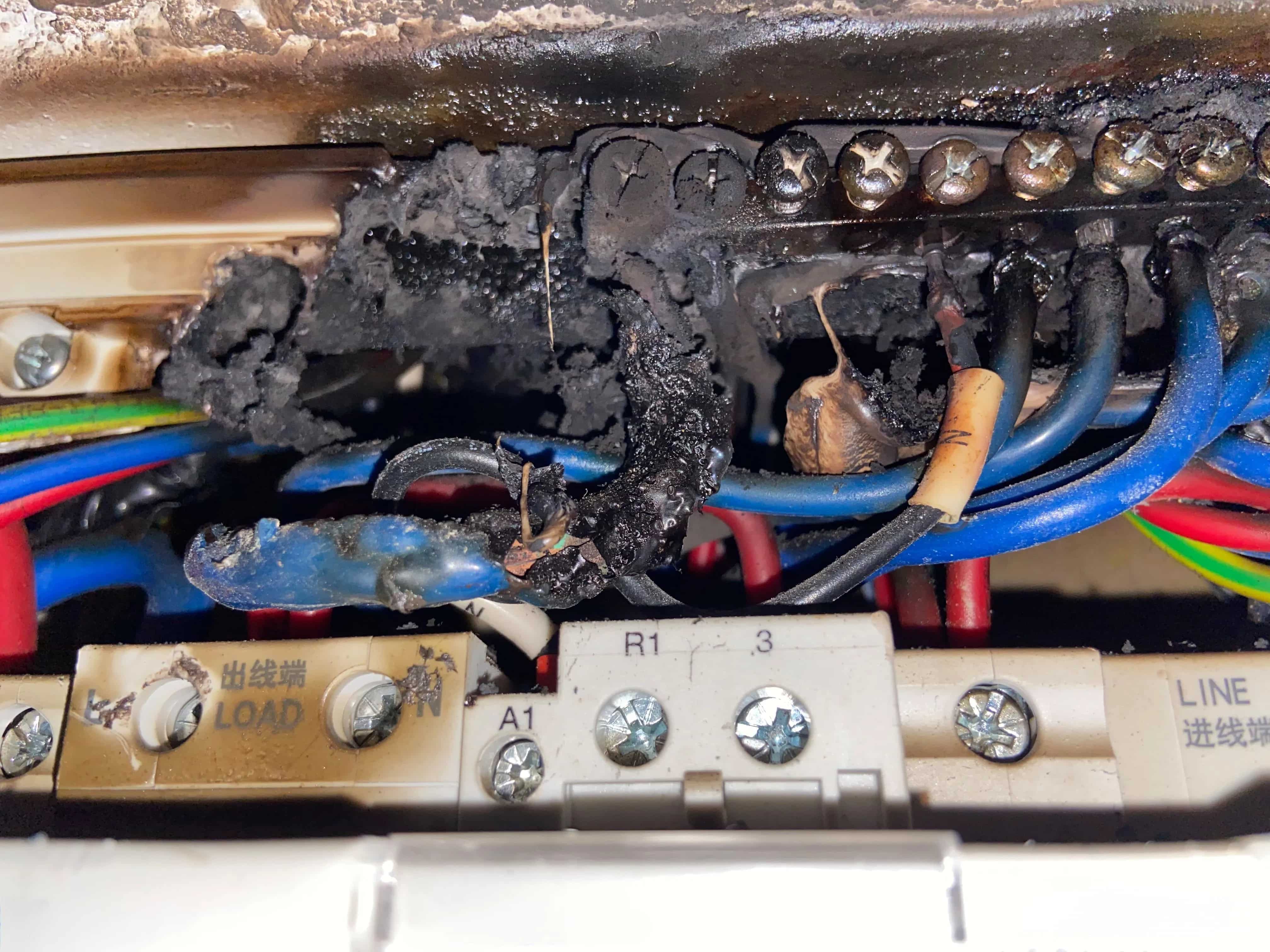

2. Fizikai sérülés vagy kopás

A fizikális vizsgálat egyszerű és hatékony módszer a védők egészségi állapotának megítélésére. Keressen olyan jeleket, mint például repedések, elszíneződések vagy égési pontok a héjon. Ezek általában a berendezésen belüli túlmelegedésre vagy ívkisülésre utalnak.

• Repedések vagy deformációk: Nedvesség szivárog be, ami károsítja a belső áramköröket
• Elszíneződés: általában az alkatrész túlmelegedését jelzi
• Égési pont: Túlzott áramerősséget vagy rövidzárlatot jelez
• Korrodált kapcsok: Befolyásolja a csatlakozás minőségét és teljesítményét

3. Rendellenes kimeneti feszültség

Multiméterrel a kimeneti feszültség mérése 0 V-ot mutat, vagy a feszültség rendkívül alacsony, ami azt jelzi, hogy a belső érzékelési vagy meghajtó áramkör meghibásodott, és a védő nem tud megfelelően zárni.

4. Meghosszabbított visszaállítási késleltetés

A beállított visszaállítási idő 10 másodperc volt, de a tényleges visszaállítási idő meghaladta a 10 másodpercet, valószínűleg a belső időzítő alkatrészének elöregedése vagy a kondenzátor szivárgása miatt.

5. Visszaállítás képtelensége vagy folyamatos leválasztása

A védő kioldása után képesnek kell lennie automatikusan vagy manuálisan visszaállítani. Ha következetesen nem tud visszatérni a működő állapotba, az azt jelzi, hogy a belső mechanizmus megsérülhet.

6. Életkor és élettartam szempontok

A legtöbb túl- és túlfeszültségvédő ajánlott élettartama általában 5-10 év, a típustól és a használati feltételektől függően. Ha a védője elérte vagy túllépte ezt a tartományt, akkor is javasolt cserélni, ha jelenleg is működik. Mert a kritikus időszak után a készülék meghibásodásának valószínűsége jelentősen megnő.

Túlfeszültség- és alacsonyfeszültség-védők napi karbantartása és ellenőrzése

Napi Ellenőrzés

• Csatlakozás tömítettsége: Ellenőrizze az összes csavart és a huzalrögzítő csavart, hogy nincsenek-e meglazulva, hogy elkerülje a hibás működést vagy a rossz érintkezés miatti helyi túlmelegedést.
• Ház és környezet: Győződjön meg arról, hogy a burkolat mentes-e repedésektől, nedvességtől és portól; a szellőzés és a szárazság fenntartása a korrózió és a szigetelés elöregedésének megelőzése érdekében.
• Terhelési állapot: Figyelje meg, hogy a csatlakoztatott terhelés megfelelően működik-e; ha a terhelés rendellenes (például gyakori kioldás), a védőelem további ellenőrzésére van szükség, mivel a terhelési rendellenesség gyakran egy korai figyelmeztető jelzés a védőtől.

Heti ellenőrzés

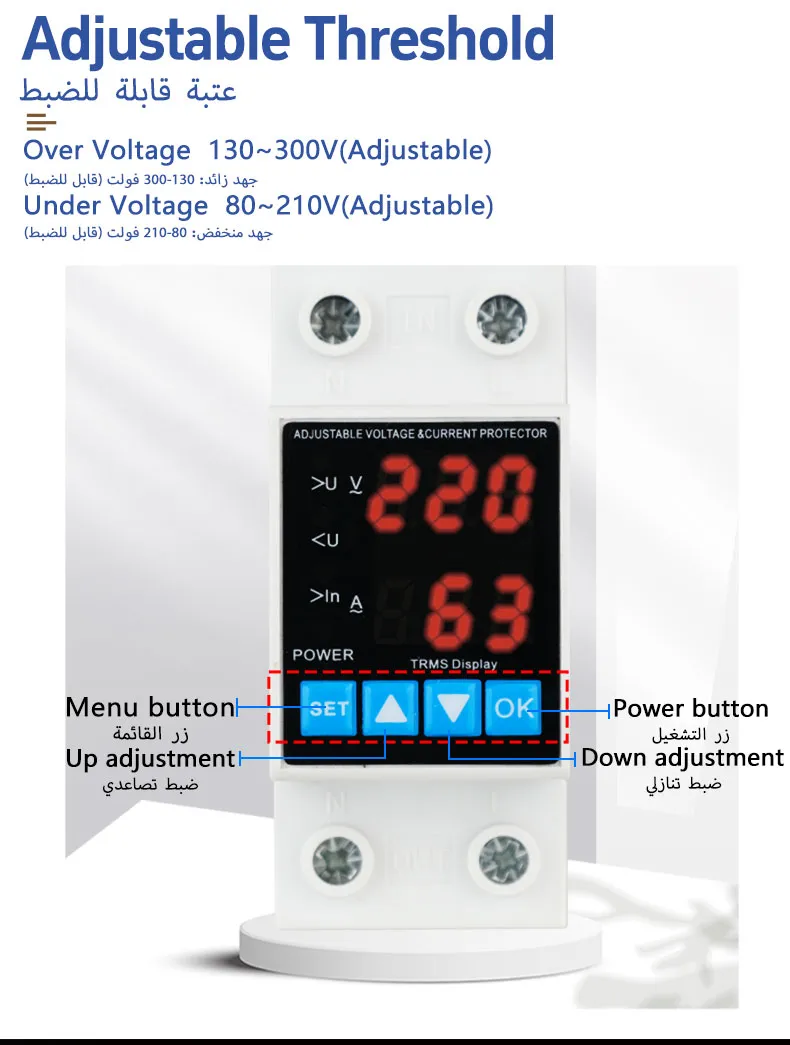

• Feszültségbeállítás ellenőrzése: Multiméterrel vagy voltmérővel mérje meg a bemeneti feszültséget, és ellenőrizze, hogy a névleges tartományon belül van.
• Működésteszt: Manuálisan vagy állítható tápegység segítségével csökkentse a feszültséget a feszültség alatti küszöb alá, és figyelje meg, hogy a védő megszakítja-e a terhelést; majd állítsa vissza a normál feszültséget, és ellenőrizze, hogy a védő automatikusan visszaáll-e a beállított késleltetés után.
• A kivezetések tisztítása: Tiszta puha kefével vagy sűrített levegővel távolítsa el a port a csatlakozókról.

Havi ellenőrzés

• Kimeneti feszültség: Ha a védő zárt állapotban van, multiméterrel mérje meg a kimeneti feszültséget, ehhez a névleges feszültség hibájának ≤ 5%-nak kell lennie. Ha meghaladja a hibatartományt, kalibrálásra vagy cserére van szükség.
• Relé működési ideje: oszcilloszkóp vagy időzítő segítségével rögzítse a feszültségcsökkenéstől/túlfeszültség-kioldástól a lekapcsolásig, majd az áramellátás helyreállításáig eltelt teljes időt. Lásd a termék műszaki kézikönyvét; az idő túllépése a belső alkatrészek elöregedését jelzi.
• Érintkezési ellenállás: Megaohmmérővel mérje meg a főérintkezők érintkezési ellenállását, amelyhez ≤ 0,1 Ω-nak kell lennie. A szabvány túllépése érintkezési kopást jelez, tisztítást vagy cserét igényel.
• Védő funkció: Ellenőrizze, hogy a villám-, nedvesség- és porvédő tömítések sértetlenek-e (a csavarok és a tömítések elöregedtek-e). Ha sérülést észlel, azonnal cserélje ki a tömítőelemeket.

Negyedéves ellenőrzés

• Belső alkatrész ellenőrzése: A felfelé irányuló megszakító leválasztása után távolítsa el a védőburkolatot, és ellenőrizze, hogy az áramköri kártya, a tekercs, a rugó és a relé érintkezői nem égtek-e, oxidálódott-e vagy nem lazultak-e meg. Cserélje ki a talált sérült alkatrészeket.
• Kalibrálás és visszaállítás: Használja a gyártó vagy a professzionális kalibrációs szolgálat által biztosított kalibráló műszert a feszültségalatti/túlfeszültség küszöbértékek és a késleltetési paraméterek újrakalibrálásához.
• Rögzítés és jelentés: Az ellenőrzésből származó összes mérési adatot és karbantartási/cserehelyzetet töltse fel a karbantartási naplóba, hogy nyomon követhető nyilvántartást hozzon létre.

Éves ellenőrzés

• Élettartam értékelése: A felhasználások összesített száma alapján döntse el, hogy előre kell-e cserélni (például ha közel van 50 000 mechanikai életciklushoz).
• Környezetvédelmi értékelés: Ellenőrizze, hogy a telepítési környezet továbbra is megfelel-e a termék üzemi hőmérsékleti, páratartalmi és szellőztetési követelményeinek; értékelje újra, hogy történt-e változtatás.

Következtetés

Annak megértése, hogy mikortúlfeszültség és túlfeszültség védőkcseréje segít fenntartani az elektromos rendszerek biztonságos működését. A korábban említett tényezők, mint például a gyakori botlás, megjelenési sérülés, a berendezés elöregedése és a munkakörnyezet, mind referenciaként szolgálhatnak annak eldöntésében, hogy szükség van-e cserére.

A rendszeres napi karbantartással és ellenőrzéssel a védőburkolat élettartama meghosszabbítható, és a lehetséges veszélyek időben észlelhetők, még mielőtt a problémák fellépnének. A berendezések állapotának rendszeres ellenőrzése és a védelmi funkciók tesztelése egyaránt hatékony megelőző intézkedés.

Ha a védőelemen bármilyen rendellenességet észlel, ajánlatos szakemberhez fordulni ellenőrzés céljából. A védő cseréje kis befektetést igényel, és megelőzheti a feszültségproblémák okozta jelentős veszteségeket.
