Mi az a feszültségvédő túl és alatt?
2025-05-16
Az energiarendszerekben a feszültség rendellenességei a berendezések károsodása és a biztonsági veszélyek egyik fő oka. Egyes emberek eszközei nem működnek megfelelően, míg mások kiégnek - ezek a hibák közvetlenül kapcsolódnak a feszültség problémáihoz.

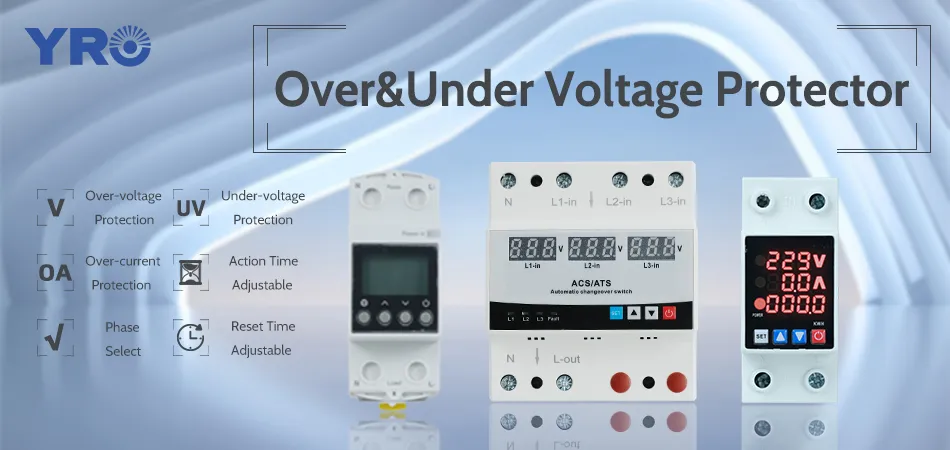

Mi az a feszültségvédő túl és alatt?
EgyTúl/alatt feszültségvédőegy olyan védelmi eszköz, amely integrálja a feszültségfigyelést, a logikai megítélést és az energiaellátást. Folyamatosan figyeli az ellátási feszültséget, és automatikusan levágja az áramkört, amikor a feszültség meghaladja vagy esik az előre beállított biztonságos határok alá. Ezután késlelteti az automatikus visszaállítást, amint a feszültség normalizálódik, dinamikus védelmet biztosítva az elektromos berendezések és az energiarendszerek számára. Ellentétben a villámcsökkentőktől (amelyek csak az átmeneti tüskék ellen védik),feszültségvédőkKínáljon folyamatos megfigyelést és átfogó védelmet mind a magas, mind az alacsony feszültség körülmények között.
Fontosságuk ellenére sok ember összezavara feszültségvédők felett és alatt-velvillámmegőrzők- Sőt, ami még rosszabb, néhányan alábecsülik az alulfeszültség kockázatát. A következő szakaszokban a téves elképzeléseket megsemmisítjük és tisztázzuk a műszaki különbségeket.
Lehet -e az alacsony feszültségű háztartási készülékek?
Rövid válasz: Igen. Noha a nagyfeszültség nyilvánvaló fenyegetés, az alacsony feszültség rejtett veszély. Az alulfeszültség károsodásának alapvető mechanizmusai a következők:
Aktuális kompenzációs hatás
A legtöbb készüléket 220-240 V vagy 110-120 V-ra tervezték (országonként változó).
P = V*I szerint, amikor a feszültség (V) csökken, az (i) áram növekszik az energia (P) fenntartása érdekében. Például:
1000W -os hűtőszekrény -kompresszor (rajz ≈4.5a 220 V -on)
180 V -nál az áram 1000W / 180V≈5.56a -ra emelkedhet (23% -os növekedés)
A feszültség ingadozása ± 10% -on belül normális. Ha meghaladják ezt a tartományt, akkor fennáll a túlmelegedés kockázata.
Túlmelegítő veszélyek
A berendezések az áram növelésével kompenzálják az energiát, ami a vezetékek és alkatrészek hőmérsékletének felgyorsulását okozza. A tipikus megnyilvánulások a következők:
Motoros tekercses szigetelés lebomlása (élettartam -felek 10 ℃ emelkedés)
MOSFET hiba a teljesítmény -adapterekben (Junction Temp> 150 ℃)
Vezérlő logikai hibák
Ha az elektronikus eszközök alulfeszültség, a következők fordulhatnak elő:
Az MCU hibás működése (például egy mosógép tévesen aktiváló spin mód)
Kapcsoló-módú tápegységek a "Hiccup módba" belépő (ismételt újraindítás károsító kondenzátorok)
Mi a különbség a villámlerakó és a túl/alatti feszültségvédő között?
Túlfeszültségvédő éstúlfeszültség és alulfeszültségvédőkKét komplementer, de szignifikánsan különféle védelmi eszközök az energiarendszerekben. Az alábbiakban bemutatunk egy szisztematikus összehasonlítást, amely több forrású műszaki adatokon és gyakorlati helyzeteken alapul. Ha vannak hibák, kérjük, küldjön egy e -mailt[email protected]hogy kijavítsák őket:
1. Védelmi célok és funkciók
|
Vonatkozás |
Villámlereszes (SPD) |
A feszültségvédő felett és az alatt |
|
Elsődleges fenyegetés |
Átmeneti nagy energiájú impulzusok (például villám, váltási hullámok) |
Tartós feszültség -rendellenességek (például krónikus túl/alulfeszültség) |
|
Energiakezelés |
Mega-Joule átmeneti energia (például 40 ka villámcsapás) |
Joule-szintű tartós energia (például 170–275 V rács ingadozások) |
|
Károsodási mód |
Szigetelés bontás, alkatrészek kiégése (nanosekundumos tüskék) |
Túlmelegedés, logikai hibák (percszintű rendellenességek) |
|
Cél |
Megakadályozzák a fizikai pusztulást az átmeneti hullámok miatt |
A teljesítmény lebomlása és az élettartam csökkentése csökkentése |
2.
- ● Villám -rögzítő (SPD)
Nemlineáris alkatrészeket (például MOV-k, gázkibocsátócsöveket) használ az alacsony impedanciájú útvonal létrehozásához 1–25 n-en belül, és a túlfeszültség-áramot a földre irányítja, miközben korlátozza a maradék feszültséget.
Válaszidő: 1–100NS
Műveleti mód: Passzív elterelés (párhuzamos kapcsolat, nincs áramkör -megszakítás)
- ● Túl/alatt feszültségvédő
A minták feszültsége valós időben ： Ha megsértik a küszöbértékeket, a relé csökkenti az energiát és a késleltetés visszaállítását a visszatérítés után.
Válaszidő: 1–2 másodperc (inverz-idő jellemző: gyorsabb a súlyos túlfeszültség esetén)
Műveleti mód: Aktív leválasztás (sorozathoz kapcsolódó, vezérlő áramkör törése)
3. Alkalmazási forgatókönyvek
|
Forgatókönyv |
Előnyben részesített eszköz |
Ok |
| Villám hajlamos területek |
Szurdok | Blokkolja az indukált villámsebeket |
| Elöregedő rácsrendszerek |
A feszültségvédő felett és az alatt |
A Transformer/Line Decay krónikus feszültségproblémáival foglalkozik |
| Ipari VFD -k |
SPD + a feszültségvédő felett és alatt |
Elnyomja a hajtáskapcsolási hullámok + rács ingadozásait |

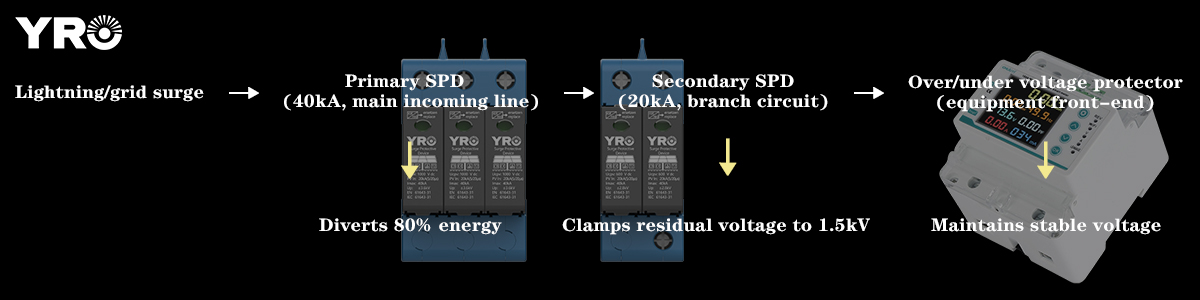

A háztartás energiaeloszlásának példájának tekintve egy háromszintű védelmi rendszert terveztek:
Ebből látható, hogy a túlfeszültség -védekező eszközök, valamint a túlfeszültség és az alulfeszültség -védelmi eszközök kiegészítik: az SPD nem képes megbirkózni az elektromos hálózat folyamatos túlfeszültségével, és ebben az időben feszültségvédő eszközre van szükség az áramellátás levágásához. A feszültségvédő nem reagál a nanosekundum-szintű villámhullámokra, és megköveteli az SPD átmeneti védelem biztosítását.
Következtetés
A feszültség ingadozása elkerülhetetlen, de károsodása megakadályozható. A túlfeszültség és az alulfeszültség védelmezői kettős védelmet nyújtanak a túlfeszültség és az alulfeszültség ellen. Ha a túlfeszültség -levezetőkkel együtt használják, akkor magasabb szintű védelmet érhetnek el. Hosszú távú, előnyös intézkedés az, ha olyan területen tartózkodik, ahol instabil elektromos hálózatokkal rendelkezik, vagy egyszerűen csak nyugalmat keres, a túlfeszültség és az alulfeszültség-rendszerek telepítése.
